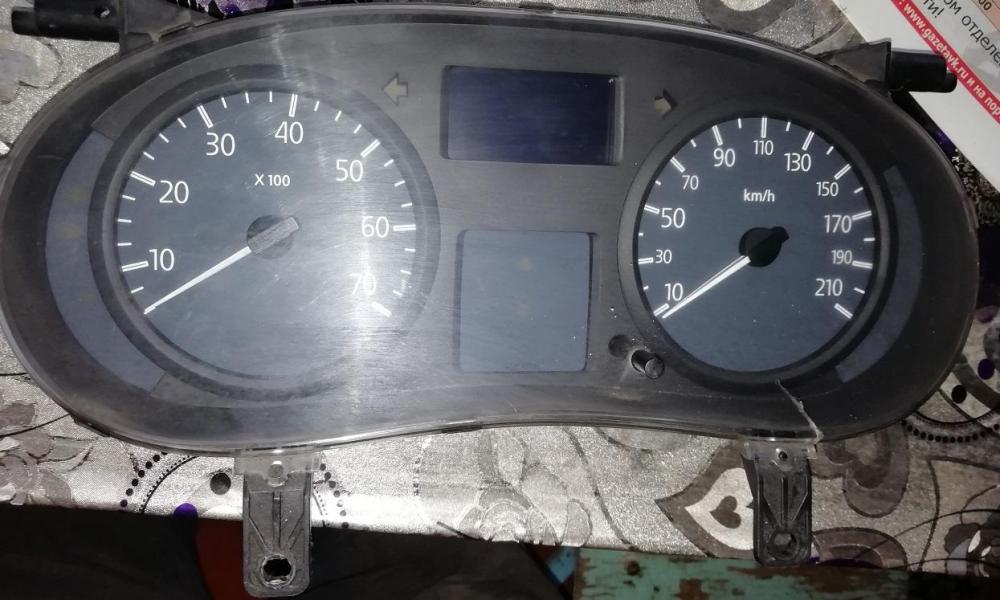

www_lad Опубликовано 23 Февраля 2019 Опубликовано 23 Февраля 2019 хочу разобраться с неработающим тахометром и индикацией температуры подскажите распиновку кто знает а то чтото у меня не получается найти Цитата Поделиться этим сообщением Ссылка на сообщение Ссылка на комментарий Поделиться на других сайтах Прочее

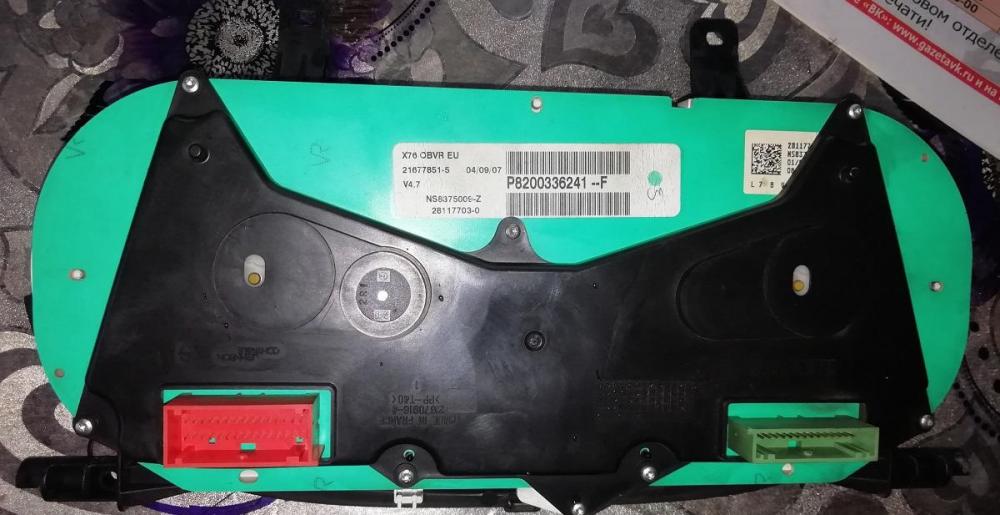

www_lad Опубликовано 23 Февраля 2019 Опубликовано 23 Февраля 2019 изучая вопрос я наткнулся на то что такие приборки устанавливаются на опель виваро,рено трафик и клио2.Но инфы очень мало по ним,ищу дальше. некоторые модели имеют на борту бк, хотя платы визуально одинаковые. Хотелось бы услышать мнение более просвещенных людей. Цитата Поделиться этим сообщением Ссылка на сообщение Ссылка на комментарий Поделиться на других сайтах Прочее
www_lad Опубликовано 24 Февраля 2019 Опубликовано 24 Февраля 2019 нашел распиновку, но подойдет ли она к моей незнаю насколько я понял есть панели с стрелками и у них распиновка другая РАЗЪЕМЫ БЛОКА ПРИБОРОВ(полная версия)30-и штырьковый разъем (серый).Клемма Описание1 Индикатор "открыта дверь"2 Индикатор правого поворота3 Индикатор левого поворота4 Питание (постоянное)5 Индикатор иммобилайзера6 Индикатор "пристегни ремень"7 Индикатор "свечи накаливания"8 Индикатор ближнего света фар9 Индикатор дальнего света фар10 Индикатор системы пассивной безопасности11 Индикатор задней противотуманного фонаря12 Индикатор передней противотуманной фарыКлемма Описание13 Индикатор низкого уровня воды в омывателе ветрового стекла14 Индикатор зарядки аккумулятора15 Индикатор подогревателя заднего стекла16 Питание (после зажигания)17 Индикатор "перегрев двигателя"18 Индикатор "низкое давление масла"19 Не используется20 Сигнал датчика температуры охлаждающей жидкости21 Датчик уровня масла22 Сигнал датчика уровня топлива23 Сигнал датчика скорости автомобиля24 "Земля"25 "Земля" датчика уровня топлива26 "Земля" датчика уровня масла27 Индикатор габаритных огней28 Индикатор ручного тормоза29 Индикатор износа тормозных колодок30 Индикатор неисправности тормозной системы15-и штырьковый разъем (красный).Клемма Описание1 Не используется2 Не используется3 Индикатор обогрева ветрового стекла4 Сигнал датчика частоты вращения двигателя5 Реостат подсветки6 Выключатель регулировки уровня луча фар7 Сигнал расхода8 Последовательное соединение блок приборов/АКПП9 Индикатор проведения технического обспуживания10 Индикатор неисправности тормозной системы11 Не используется12 Не используется13 Индикатор "ремень безопасности ребенка"14 Индикатор ABS или "земля" (в зависимости от версии)15 Индикатор экстренного торможения или "земля" (в зависимости от версии) Цитата Поделиться этим сообщением Ссылка на сообщение Ссылка на комментарий Поделиться на других сайтах Прочее
DeadMan3 Опубликовано 1 Февраля 2021 Опубликовано 1 Февраля 2021 Ещё бы узнать, какие приборки с БК, а какие без Цитата Поделиться этим сообщением Ссылка на сообщение Ссылка на комментарий Поделиться на других сайтах Прочее
