Замена штатной магнитолы и навигации

[aupovy]

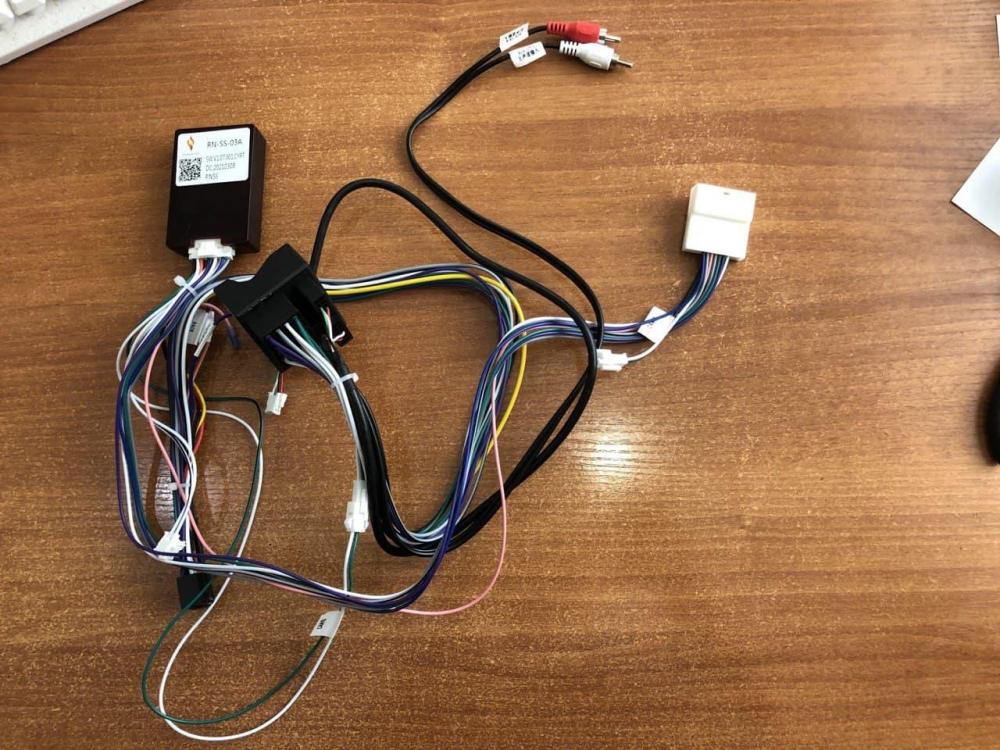

приехала проводка для китайских магнитол на Android для Megane3/Koleos с Can bus блоком согласования RN-SS-03A

Попрошу коллегу снять его магнитолу (свою отправил назад китайцам, буду заказывать Teyes) и попробовать на его магнитоле работу CAN шины и кнопок на руле



Настройки для работы с CAN шиной у магнитолы должны быть такие XP-Renault-New megane-XP. Если заработает, то буду заказывать новую магнитолу )

[Алексей-А-А]

Можно ссылку на продавца?

[aupovy]

я пока не уверен, заработает ли эта история. Задача поставить вместо навигатора магнитолу от Teyes, заменить штатную магнитолу (звук однозначно лучше, чем мой штатный аркамис blaupunkt) и заставить дружить с кнопками на руле (в идеале с антеннами GPS, 4G, радио, микрофоном и USB)



сброшу все ссылки, как проверю работоспособность

Изменено 26 Марта 2021 пользователем aupovy

[aupovy]

Это провал! не работает провод, не видит кан линию. Ставил и Меган и Колеос, ноль реакций



Видимо надо копать на адаптацию подрулевого джойстика без кан шины, напрямую в Rx и Tx магнитолы

Изменено 26 Марта 2021 пользователем aupovy

[rusak32]

3 часа назад, aupovy сказал:

Это провал! не работает провод, не видит кан линию. Ставил и Меган и Колеос, ноль реакций



Видимо надо копать на адаптацию подрулевого джойстика без кан шины, напрямую в Rx и Tx магнитолы

А что ты хотел от приблуд, сделанных из прессованного риса!?

[aupovy]

На fluence и меган3 работает. Неужели у нас другие команды у климата и джойстика подрулевого по can шине

[aupovy]

Нашел рабочее решение, где можно обойтись без can шины, цена вопроса 1500р

https://vk.com/adapter_star



куда уходят провода на сценике от подрулевого переключателя, где их легче поймать?

[aupovy]

заказал адаптер для джойстика по ссылке выше, энкодер (крутилка) работать будет, но не будут работать 2 клавиши сверху и одна снизу

разбираюсь в электросхемах, где проще всего подключиться к контактам джойстика

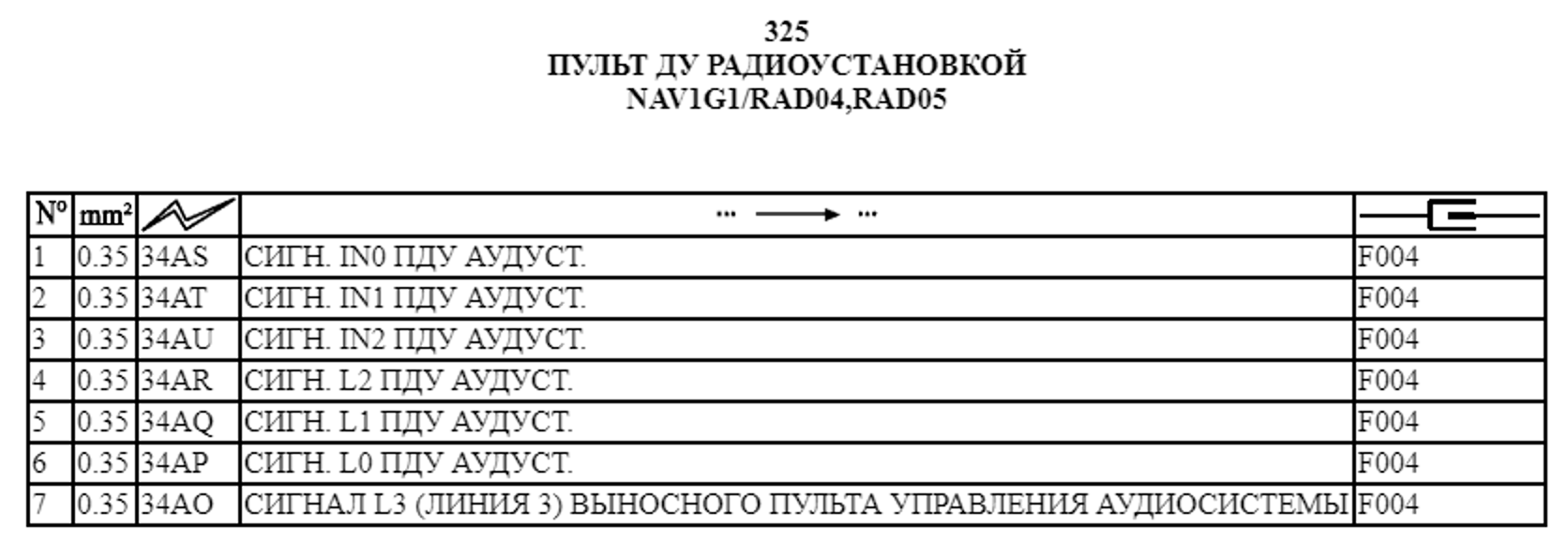

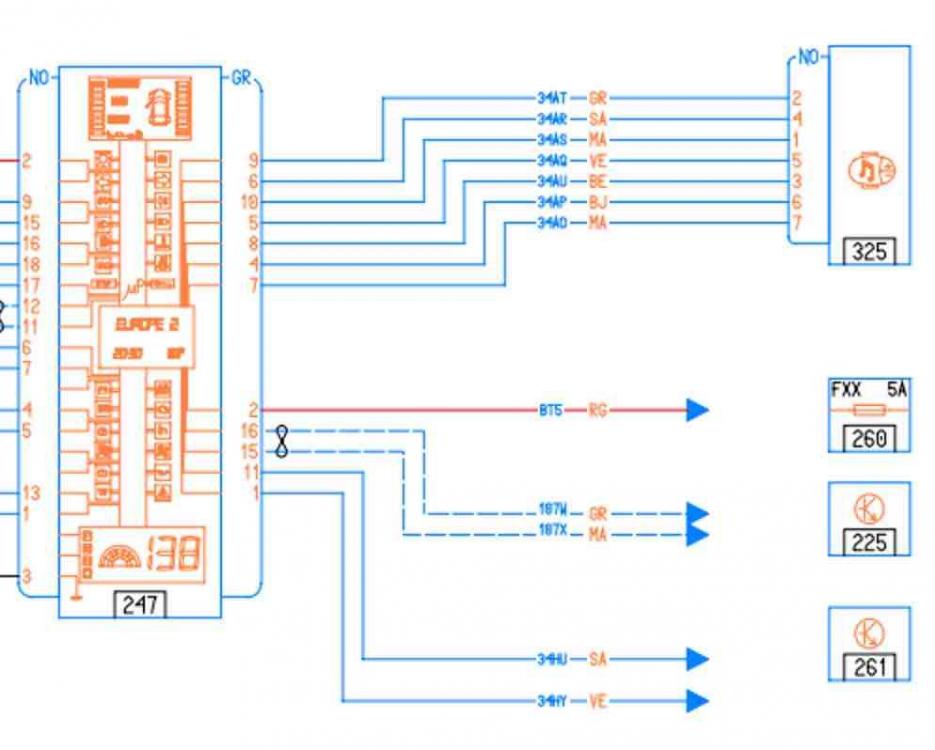

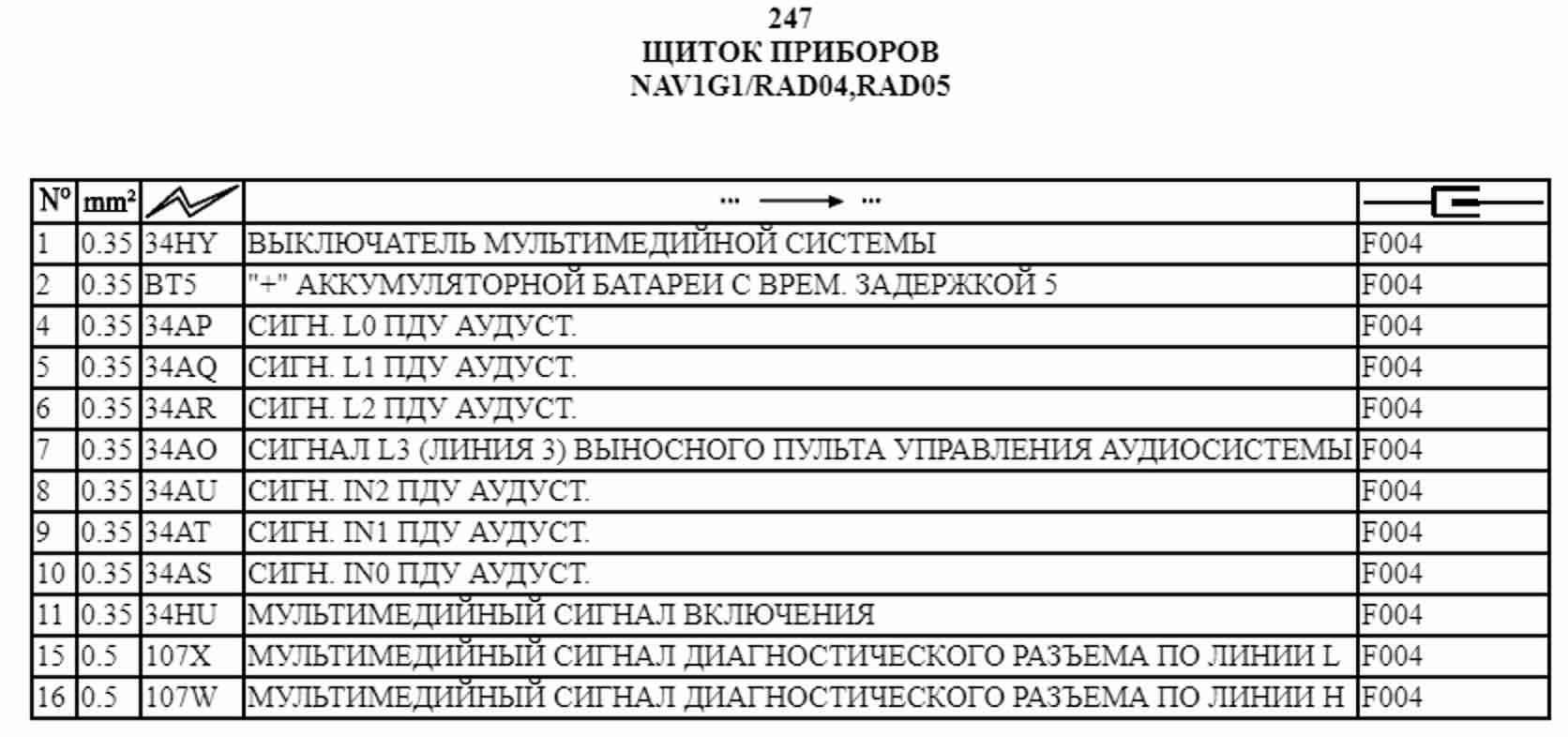

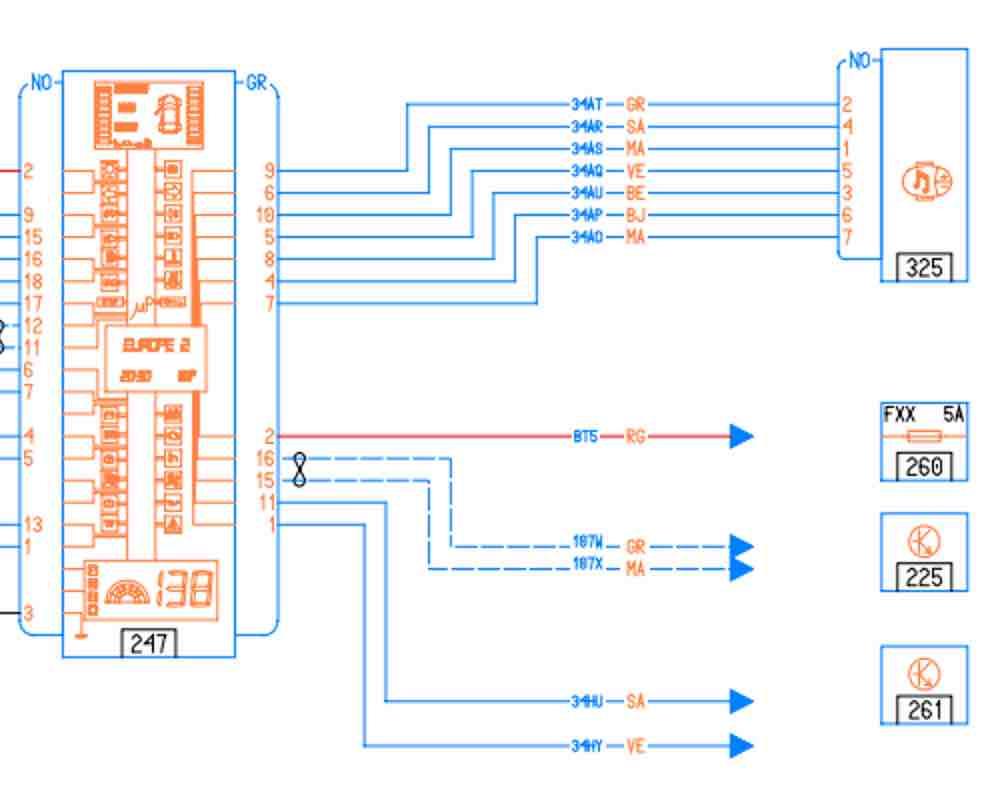

контакты подрулевого джойстика (325) уходят в панель приборов 247





[aupovy]

контакты разъема подрулевого джойстика по цветам

1 (MA) - коричневый, в панели 10

2 (GR) - серый, в панели 9
3 (BE) - синий, в панели 8

4 (SA) - розовый, в панели 6

5 (VE) - зеленый, в панели 5

6 (BJ) - бежевый, в панели 4

7 (MA) - коричневый (не используется), в панели 7

Изменено 30 Марта 2021 пользователем aupovy

[aupovy]

ура, подключил головное устройство от Teyes:
подключил:
1. джойстик подрулевой, все кнопки работают
2. камеру заднего вида
3. штатную GPS антенну
4. штатную антенну радио
5. включение при старте двигателя
6. затухание дисплея от включения габаритов
7. штатный микрофон от громкой связи (родной микрофон на магнитоле не работал)
8. 4g, но там только симку вставить )



не подключил, но хочу USB разъем штатный, нужно доставать провода из C-box и протягивать до магнитолы

не получилось подключить CAN шину, настройки климата и внешней температуры не выводит, линии на камере заднего хода не динамические



подробности, устройства и фото немного попозже, соберусь с мыслями

Звук у Teyes получше штатного, кнопки подрулевого джойстика работает очень удобно. Не нужно тянуться к магнитоле от слова совсем

Если сравнивать с обычной китайской магнитолой, то Teyes на порядок лучше и гармоничнее. Экран лучше, углы обзора лучше, интерфейс удобней и обновления постоянные прошивок есть

Изменено 16 Апреля 2021 пользователем aupovy

[aupovy]

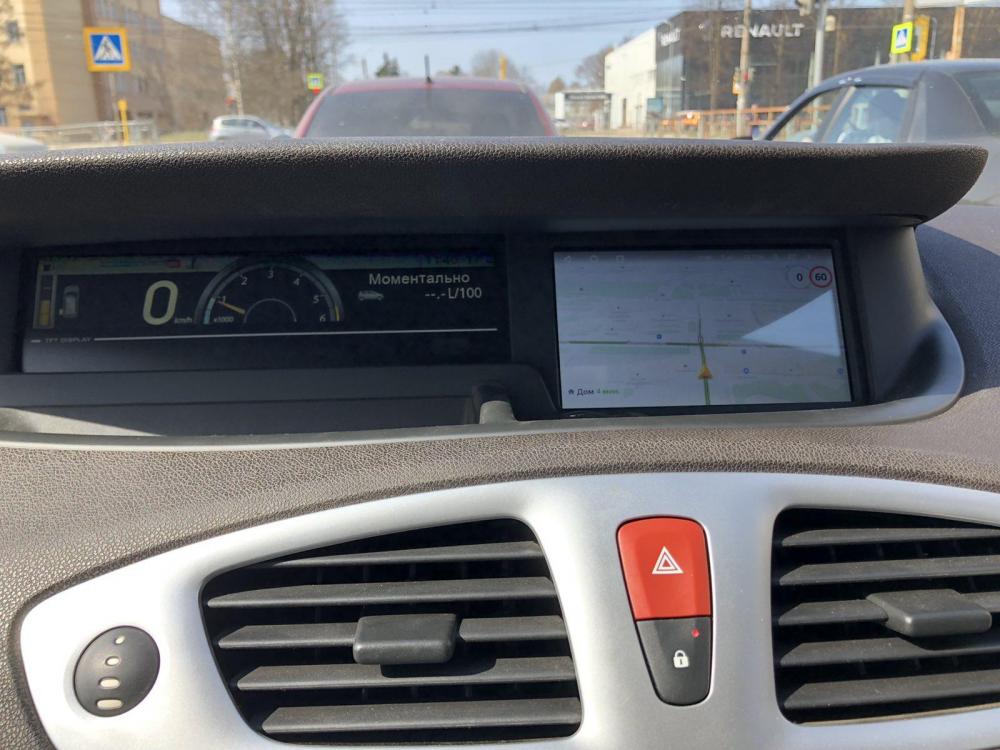

подключил штатный USB разъем к Teyes, собрал машину, можно хвастать )



Итак, что нужно для установки:

1. сама магнитола Teyes 7 дюймов spro plus (4гб + 64гб, разъем ISO, камера FULLHD в подарок) 19800р

https://letyshops.com/r/aliexpress-90fadcabc1d9

2. разъем для магнитолы с CAN bus адаптером для Megane 3 и Koleos 2350р

https://letyshops.com/r/aliexpress-2296d9a68b2d

3. переходник для радио антенны Fakra din для VW и Ауди 370р

https://letyshops.com/r/aliexpress-e682f62862cd

4. переходник для подключения штатной антенны GPS Fakra C и SMA Male GPS 290р

https://letyshops.com/r/aliexpress-453309b3fdda

[aupovy]

На разъем для магнитолы с canbus адаптером ссылка неправильная, вот рабочая

https://letyshops.com/r/aliexpress-e5a19fade69b



и переходник для радио

https://letyshops.com/r/aliexpress-6df83f00a32a

Изменено 17 Апреля 2021 пользователем aupovy

[aupovy]

Обнаружил немного неудобств, нет увеличения громкости при наборе скорости, пытаюсь решить программно



рекомендую перехдник для подключения штатного USB, чтобы провод от c box не резать

https://letyshops.com/r/aliexpress-6d4065513fa7

[aupovy]

спустя месяц пользования поделюсь впечатлениями:

очень доволен, лучше штатной магнитолы в разы, навигация Том том отдыхает в стороне со своим мелким 5" экраном (7" явно поприятней)
звук лучше штатного

подрулевой джойстик решает все вопросы по переключениям, громкости и прочие истории, тянуться к навигатору и. тыкать пальцем постоянно не приходится

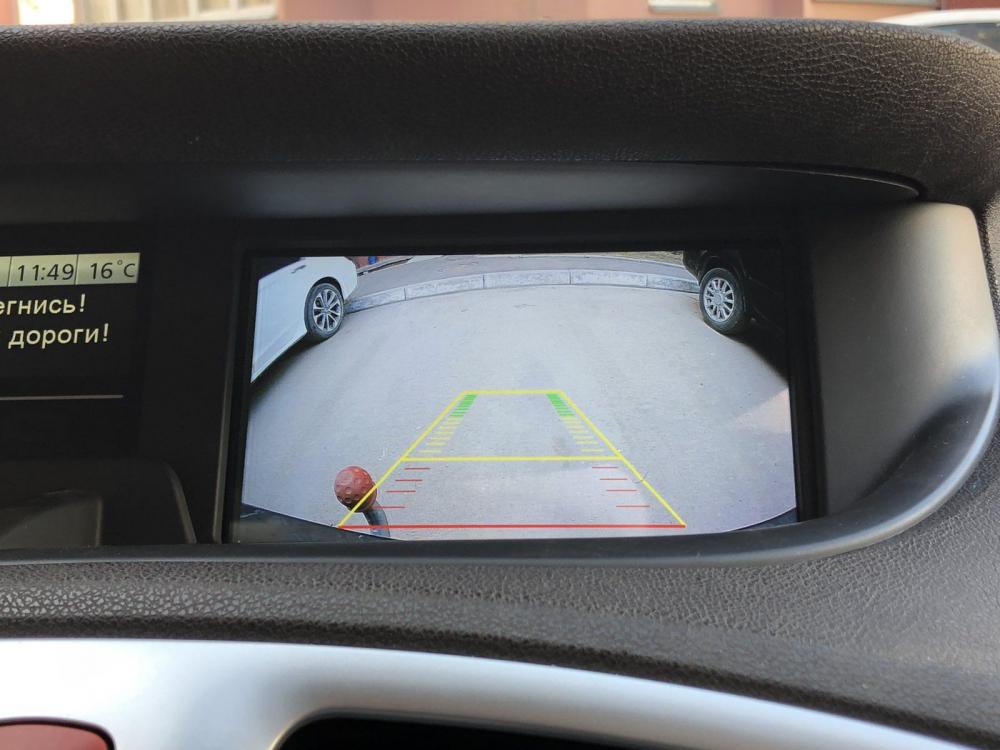

камера заднего вида показывает отлично, видно все и очень четко



голосовое управление активировал в магнитоле, актуальны команды:
выключи/включи экран
позвони и имя из справочника

команд там много, но использую только эти



крайне рекомендую к установке, функциональность и удобство на высоте (только обязательно берите Teyes)

[1TerMinaTor]

19.05.2021 в 20:13, aupovy сказал:

спустя месяц пользования поделюсь впечатлениями:

очень доволен, лучше штатной магнитолы в разы, навигация Том том отдыхает в стороне со своим мелким 5" экраном (7" явно поприятней)
звук лучше штатного

подрулевой джойстик решает все вопросы по переключениям, громкости и прочие истории, тянуться к навигатору и. тыкать пальцем постоянно не приходится

камера заднего вида показывает отлично, видно все и очень четко



голосовое управление активировал в магнитоле, актуальны команды:
выключи/включи экран
позвони и имя из справочника

команд там много, но использую только эти



крайне рекомендую к установке, функциональность и удобство на высоте (только обязательно берите Teyes)

Голосовое счас в навител как и в Яндексе, любое голосовое управление можно внедрить на основе андроида и это факт

[pvv]

22.03.2020 в 12:06, andrey7x сказал:

Дам наводку по микрофону. Установил себе "Шорох-7". Куплен был в магазине видеонаблюдения за 650 рублей. Самое примечательное что он работает от 5 вольт что выдает магнитола. Родного микрофона не было, сравнить не могу, но по мне слышно очень хорошо, а при вопросе собеседнику "как меня слышно?" не все сразу и догадываются, что говорю по громкой связи. Вытащил микрофон из корпуса и встроил в водительскую стойку. Проводов с завода не было, поэтому запитал напрямую с колодки на магнитоле, двухжильным проводом для наушников с оплеткой. Оплетка - минус, одна жила - плюс, вторая - сигнал.

Добрый день! Андрей, а на колодке магнитолы, подскажите, какие контакты для подключения микрофона?

Изменено 12 Декабря 2021 пользователем pvv

[andrey7x]

Ой на вскидку не вспомню. На просторах интернета находил распиновку разъема, и по ней делал. И вживую уже не посмотреть, так как разъем залил весь термоклеем чтобы не закоротило вставленные мной проводки.

[andrey7x]

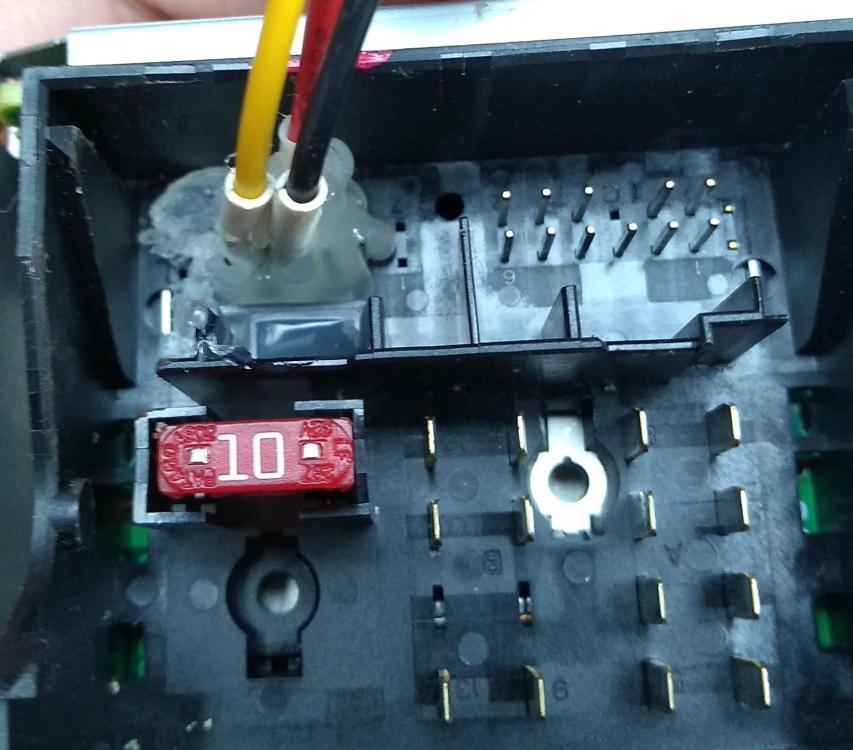

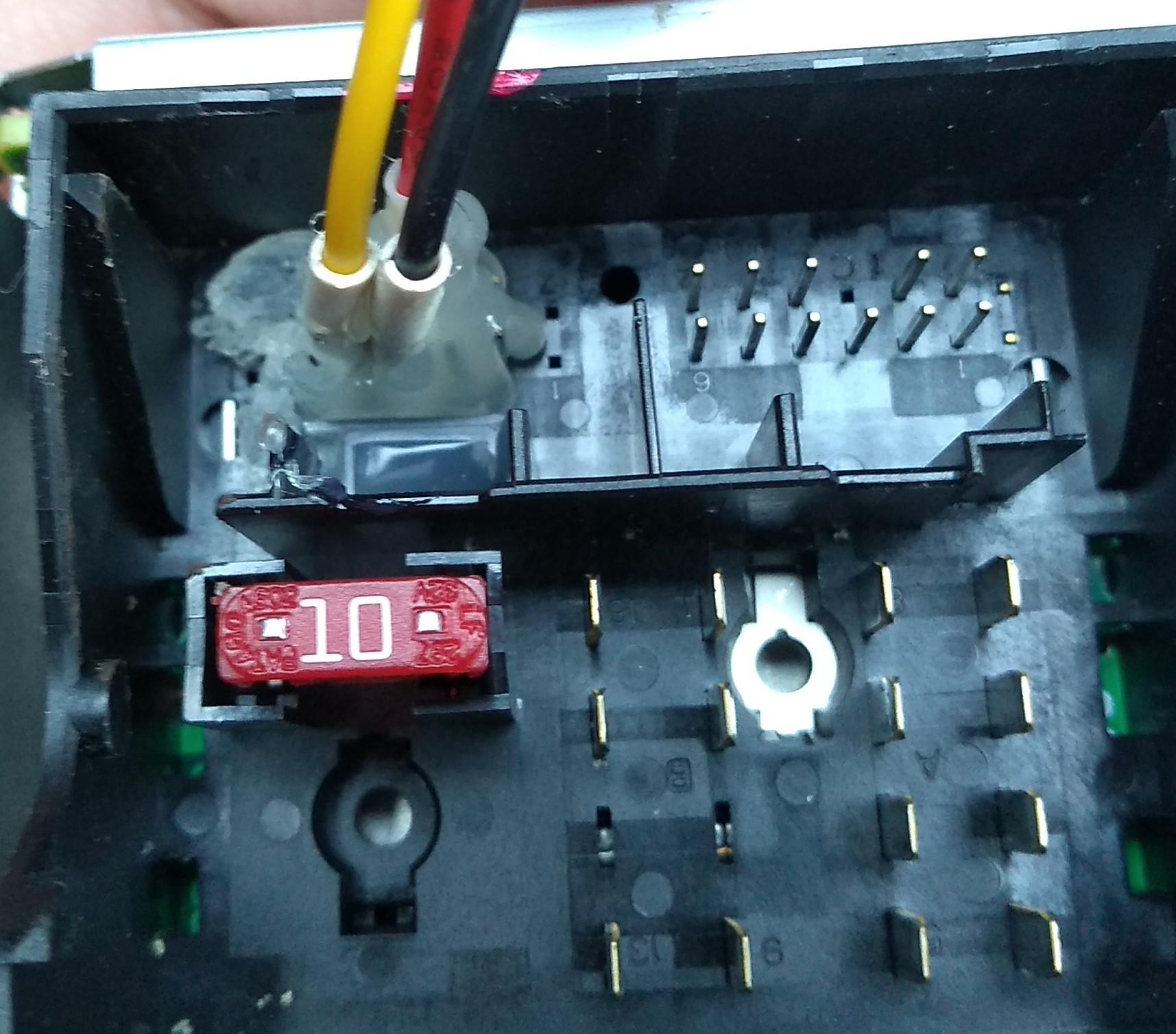

Сходил посмотрел.  Итого контакты 4, 5 и 10.

4 - это точно минус питания.

А вот 5 и 10 точно не скажу. Думаю 5 - это плюс питания,  а 10 речевой сигнал. Тут при установке проще мультиметром замерить. У меня на плюсе было в районе 5-ти вольт, что хватило для питания микрофона

[pvv]

15.12.2021 в 13:00, andrey7x сказал:

Сходил посмотрел.  Итого контакты 4, 5 и 10.

4 - это точно минус питания.

А вот 5 и 10 точно не скажу. Думаю 5 - это плюс питания,  а 10 речевой сигнал. Тут при установке проще мультиметром замерить. У меня на плюсе было в районе 5-ти вольт, что хватило для питания микрофона



Спасибо, буду пробовать

[RITMauto]

19.05.2021 в 20:13, aupovy сказал:

спустя месяц пользования поделюсь впечатлениями:

очень доволен, лучше штатной магнитолы в разы, навигация Том том отдыхает в стороне со своим мелким 5" экраном (7" явно поприятней)
звук лучше штатного

подрулевой джойстик решает все вопросы по переключениям, громкости и прочие истории, тянуться к навигатору и. тыкать пальцем постоянно не приходится

камера заднего вида показывает отлично, видно все и очень четко



голосовое управление активировал в магнитоле, актуальны команды:
выключи/включи экран
позвони и имя из справочника

команд там много, но использую только эти



крайне рекомендую к установке, функциональность и удобство на высоте (только обязательно берите Teyes)

Уже взял teyes cc2 4/64
Изначально собирался использовать его только как навигатор и диагностику (torque, pyren).
Родную магнитолу думал оставить , полагая, что звук у китайца будет похуже.

Но сразу столкнулся с проблемой, что завести звук по ВТ из teyes в штатное ГУ (в случае необходимости) не получается - не связываются (
Почитав Ваши впечатления о звуке задумался о переключении всего звука на teyes

Вопросы:
смотрю не стали резать рамку и кнопки управления teyes оказались под пластиком. Там регулировка звука, Home, назад..  Они не нужны получается на практике?
как навгатором управляете с подрулевого джойстика? Он же заточен под регулировку звука и музыкой/радио..
Как переключаете источники звука (USB/radio/BT)  ?
удалось ли завязать уровень звука от скорости?



Изменено 3 Января 2022 пользователем RITMauto

[aupovy]

Кнопки остались за рамкой, но они и не нужны. Функциональность подрулевого джойстика сохранилась и верхняя панель навигатора добавляет функционал



яндекс навигатор в большинстве управляется голосом:

- привет Алиса

- поехали в деревню Кукуево

- поехали



переключение источников звука идет через подрулевой джойстик



уровень громкости на скорость завязать не удалось, иногда громкостью щелкаю с подрулевого



сейчас на сценике ездит тесть. Мне приехал Espace V с рлинком

там яндекс навигатор через андроид авто или кар плей идет. Работает значительно хуже и урезанней



камера штатная в эспейсе намного хуже чем fullhd в сценике и ночью мало что видно, в сценике ночью видно всё отлично и насного четче

Изменено 4 Января 2022 пользователем aupovy

[RITMauto]

30.03.2021 в 21:47, aupovy сказал:

контакты разъема подрулевого джойстика по цветам

1 (MA) - коричневый, в панели 10

2 (GR) - серый, в панели 9
3 (BE) - синий, в панели 8

4 (SA) - розовый, в панели 6

5 (VE) - зеленый, в панели 5

6 (BJ) - бежевый, в панели 4

7 (MA) - коричневый (не используется), в панели 7

а можно подробнее как решили в итоге вопрос с подключением подрулевых кнопок?
через доп.адаптер кнопок? у него на выходе что ? RX TX? Куда их? Ведь в тейес входы эти уже заняты сигналами с канбокса...

я заказал жгут с КАНБОКС непосредственно у teyes - https://aliexpress.ru/item/1005002362447856.html?gatewayAdapt=glo2rus&sku_id=12000020318911221&spm=a2g0o.9042311.0.0.492733edLgT8tM

там куча разъемов.. вот разбираюсь с ними. некоторые видимо лишние )
КАНБОКС отличается от вашего



Изменено 6 Февраля 2022 пользователем RITMauto

[RITMauto]

Разобрался вроде с подключением кнопок к КАНБОКСу

Контакты разъема подрулевого джойстика по цветам  + контакты КАНБОКСа:

1 (MA) - коричневый, в панели 10 - 7 (KEY7) в КАНБОКС

2 (GR) - серый, в панели 9                - 6 (KEY6) в КАНБОКС
3 (BE) - синий, в панели 8                 - 5 (KEY5) в КАНБОКС

4 (SA) - розовый, в панели 6            - 4 (KEY4) в КАНБОКС

5 (VE) - зеленый, в панели 5             - 2 (KEY2) в КАНБОКС

6 (BJ) - бежевый, в панели 4             - 1 (KEY1) в КАНБОКС

7 (MA) - коричн/бел, в панели 7     - 3 (KEY3) в КАНБОКС



Изменено 6 Февраля 2022 пользователем RITMauto

[RITMauto]

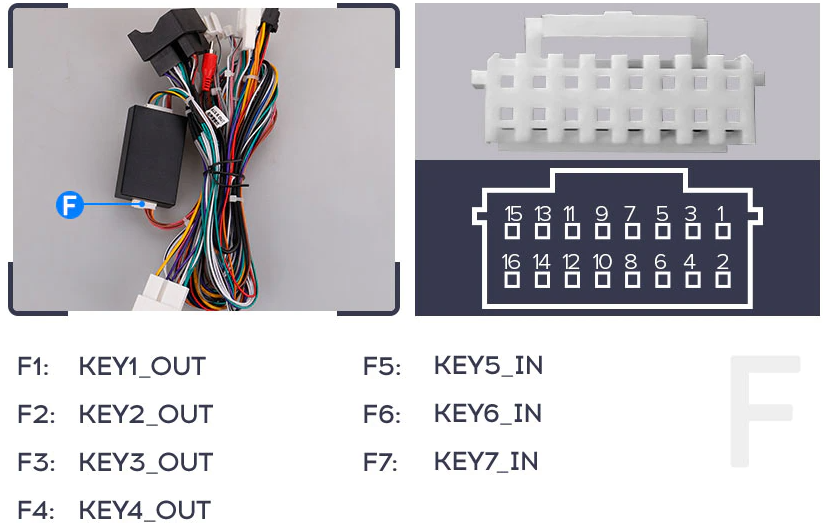

КАНБОКС такой

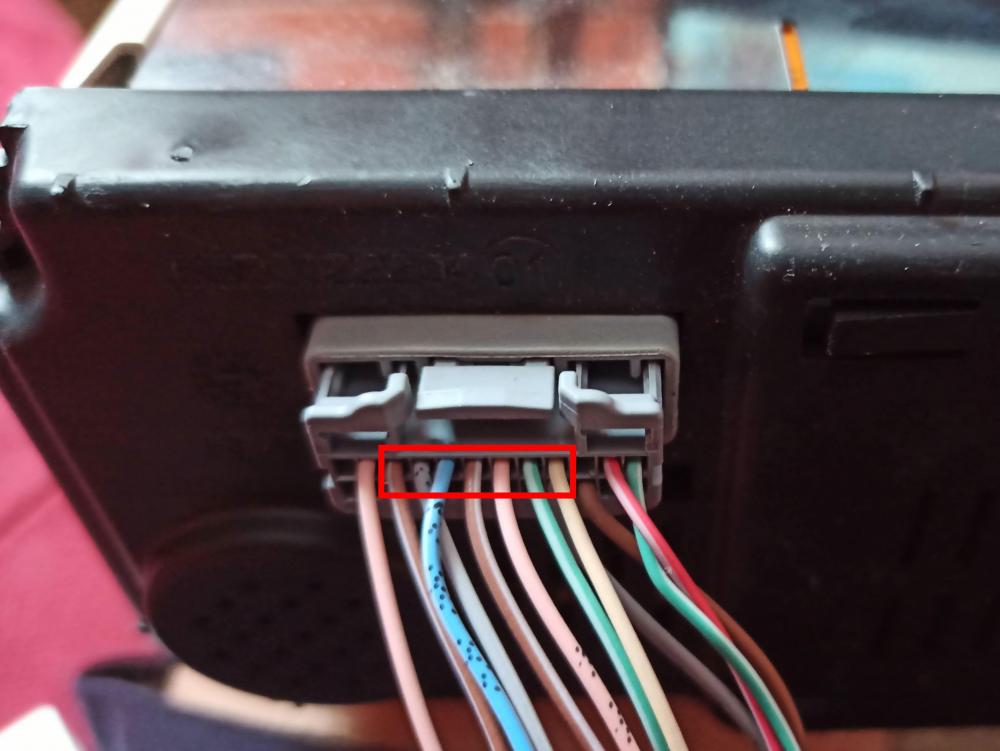

Вы просто в этом разъеме панели подключались к проводам параллельно?

Кстати, у вас  правда провод "7 (MA) , в панели 7, коричневый" не используется?

Изменено 6 Февраля 2022 пользователем RITMauto

[aupovy]

Уже не помню точно, скорее всего достал сами контакты из разъема и к ним примотал провода от кан бас

[RITMauto]

19.05.2021 в 20:13, aupovy сказал:

спустя месяц пользования поделюсь впечатлениями:

очень доволен, лучше штатной магнитолы в разы, навигация Том том отдыхает в стороне со своим мелким 5" экраном (7" явно поприятней)
звук лучше штатного

подрулевой джойстик решает все вопросы по переключениям, громкости и прочие истории, тянуться к навигатору и. тыкать пальцем постоянно не приходится

камера заднего вида показывает отлично, видно все и очень четко



голосовое управление активировал в магнитоле, актуальны команды:
выключи/включи экран
позвони и имя из справочника

команд там много, но использую только эти



крайне рекомендую к установке, функциональность и удобство на высоте (только обязательно берите Teyes)

Сегодня пробовал подключать.
Есть пара проблем.

Управляющий сигнал на включение появляется при включении зажигания и пропадает при выключенном двигателе и открытии двери.
Очень неудобно. Штатную магнитолу можно было хотя бы кнопкой включить на заглушенной машине. Здесь - никак.
Хочу чтобы ГУ вырубалось только когда машина засыпает полностью или по закрытию с брелка. И включалось при открытии дверей.
Не припомните ли - как у вас этот момент отрабатывает?



Второй момент - непонятность с подрулевыми кнопками. Собрал все по схеме. В меню настроил канбас. Кнопки заработали, но например громкость непредсказуемо перескакивала на 2-7 единиц при коротком нажатии на кнопки.

Для эксперимента отключил разъем с семью проводами кнопок от канбаса - и!! кнопки заработали как надо!

Получается канбас также берет  информацию от кнопок с каншины! Однако после выключения-включения машины кнопки уже не работали. Тут же снова подключаю кабель кнопок к канбасу - проверяю - кнопки снова работают но перескакивают, отключаю кабель - работают отлично.
Еще буду проверять, но похоже после выключения ГУ оно забывает что с кнопками можно по кану сразу работать и ей требуется чтобы сначала был кабель к канбасу подключен. Ничего такого не было у вас ?

Третий момент - линия подсветки на выходе канбас не работает . Всегда ноль там. Пока настроил по времени заката/восхода. А у вас как ?

Порадовало что динамические линии парковки работают. Правда не нашел есть ли калибровка их..




Изменено 23 Февраля 2022 пользователем RITMauto

[aupovy]

похоже, что у тебя канбас работающий ,раз есть динамические линии на камере и если кнопки работают без 7 проводов. У меня такого нет ) Может имеет смысл переключить на другой тип канбаса в настройках магнитолы и всё заработает как надо?



Линию подсветки взял скорее всего с подсветки кнопок, например аварийки



Магнитола включается, когда заводишь машину и выключается после глушения и открытия двери. Дискомфорта не вижу, на природе с открытыми дверьми не стоит и не орет )

[4etlanin]

У меня кабасс. Включается после запуска двигателя и выключается при открытии водительской двери если заглушен двигатель.

[RITMauto]

26.02.2022 в 21:16, 4etlanin сказал:

У меня кабасс. Включается после запуска двигателя и выключается при открытии водительской двери если заглушен двигатель.

включение после запуска движка это не гуд совсем.
у меня так же канбас выдавал сигнал АСС. Кривовато реализовали.
нашел  в разъеме панели некий сигнал который появляется при открытии двери и пропадает по неким таймингам после глушения авто и открытия двери (несколько минут)

Линии камеры калибруются в меню экрана камеры.
При прямом руле все выставил. Габариты авто можно видеть. Но при повернутом руле траектория врет безбожно

24.02.2022 в 07:53, aupovy сказал:

похоже, что у тебя канбас работающий ,раз есть динамические линии на камере и если кнопки работают без 7 проводов. У меня такого нет ) Может имеет смысл переключить на другой тип канбаса в настройках магнитолы и всё заработает как надо?



Линию подсветки взял скорее всего с подсветки кнопок, например аварийки



Магнитола включается, когда заводишь машину и выключается после глушения и открытия двери. Дискомфорта не вижу, на природе с открытыми дверьми не стоит и не орет )

канбас работает только от кан-шины. Не отваливается. Только вот при выключенном зажигании чтото там не то с сигналами. Однократное нажатие на кнопку громкости приводит как бы залипанию её - громкость улетает до максимума или минимума соответственно.

Изменено 30 Апреля 2022 пользователем RITMauto

[ACruel]

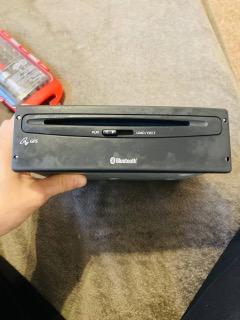

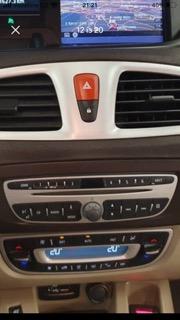

Всем привет. Меган 3. Решил поменять свою магнитолу (c BT и громкой связью) на аналогичную, только Arkamys. Экран 100% подходит, в Dyalogis это допустимая замена. Как можно прописать её через Piren, PyClip или DDT? Клипа рядом нет. Поначалу вообще не включалась, после конфигурирования внешних элементов (магнитола изначально из под ТомТом) включилась, но висит с надписью Connection Diag Unit. В ошибках DCT934155 (DF030) Конфигурация незапрограммированна или неполная. Что можно сделать без клипа?

[aupovy]

думаю, что ничего )

[Butyrin]

Добрый день.

Помогите, пожалуйста, по шагово с подключением магнитолы RAD01 на Рено Сценик 3 в комплектации без аудиосистемы. Аудиподготовка есть (разъемы для подключения магнитолы, динамики, разъем антены, сама антена, соответсвующий раздел для индикации на приборной панели), магнитолу купил, подключил, съездил к официалам, в конфигурации панели поменяли на RAD01, но ничего не произошло.

[Solik]

Добрый день. Помогите разобраться пожалуйста. Поставил с другой машины gps систему и теперь магнитола требует код, мой , что был записан в книге, не подходит. По вин коду донора узнал код его магнитолы, но он не подходит тоже. Что делать?

Возможно ее нужно как-то прописать пином?

[4etlanin]

06.01.2024 в 00:33, Solik сказал:

Добрый день. Помогите разобраться пожалуйста. Поставил с другой машины gps систему и теперь магнитола требует код, мой , что был записан в книге, не подходит. По вин коду донора узнал код его магнитолы, но он не подходит тоже. Что делать?

Возможно ее нужно как-то прописать пином?

Клипом сконфигурировать систему. Тут еще вопрос, подойдет ли этот блок тебе (блок может быть от лагуны, в которой нет камеры и еще чето-то. Точно не помню)

[Алексей-А-А]

Начитался темы с местными умельцами и тоже захотел себе магнитолу на андроиде. Только с штатным местом навигатора морочится не стал. Взял на 1688 1din магнитолу с "парящим" экраном.

Андроид 12, 6гх64гига. 4G, GPS, Wi-Fi.

Подключил через canbus, в настройках поставил Флюэнс. Штатные кнопки громкости работают, "колесиком" переключается треки. Джойстик навигации тоже "подцепился". Нажатием MAP вызывает яндекс навигатор, кнопка selekt переключает между программами, так же работает кнопки назад и выключение экрана. Но больше всего меня порадовали динамические линии задней камеры. И всё это без танцев с бубном.

[VitNet]

16.12.2019 в 12:44, asa1982 сказал:

Думаю дело не в навигаторе, я у себя когда rad01 поменял на rad40a рестайлинговый, до того момента, как сделать репрог, мафон у меня не работал, а навигация работала. Я даже репрог навигации не делал, все прекрасно работает.

Скажите а rad04 это магнитола bose так обозначается?

Хочу поставить Bose вместо rad01 .

[werymax]

20.01.2024 в 17:12, Алексей-А-А сказал:

Взял на 1688 1din магнитолу с "парящим" экраном.

Это что за агрегат?

[Алексей-А-А]

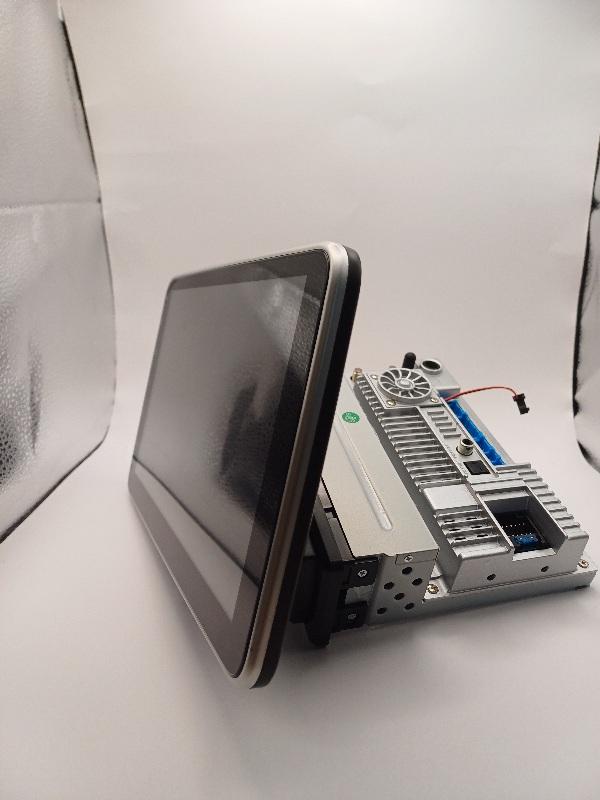

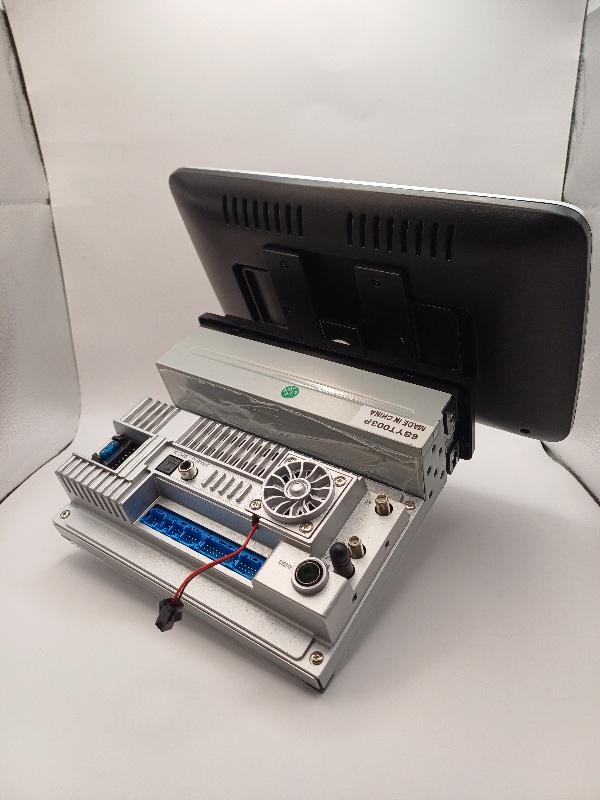

1 час назад, werymax сказал:

Это что за агрегат?

[werymax]

А что за модель? Где продаётся?

[Алексей-А-А]

59 минут назад, werymax сказал:

А что за модель? Где продаётся?

Брал в Китае с производства, несколько штук. Не брендирована. Китаец уверял что они и для тайси делают, и вообще любой бренд нарисуют. Но по качеству и функционалу у меня пока претензий нет.



Теперь только с питанием надо разбираться. При подключении через простой переходник магнитола включалась при запуске двигателя и включалась при открытии двери (меня это вполне устраивало) , сейчас (с canbus) включается при запуске и выключается при остановке двигателя.

Изменено 29 Января пользователем Алексей-А-А

[motosds]

https://www.ozon.ru/product/shtatnaya-magnitola-renault-scenic-3-2009-2012-teyes-cc2l-1-16-7-dyuymov-na-android-8-1-dsp-ahd-1732151214/?asb=XARgs2qfzZPMa4k005GFfiGbzaMEuuIYpj3caJFpJD0%3D&asb2=BZCD9IR9vJ2R1uHVxz7zoQGMPBbMXmwyEjLPeo8q2heRwiucTqVFjO18-MatqNxsPvSldW8ULkTV1XbYIiRPUg&avtc=1&avte=2&avts=1730276702&keywords=автомагнитола%2Bна%2Bрено%2Bсценик&tab=questions



На Озоне увидел это. Не наш вариант ?

[werymax]

Думаю, это какая-то левота. Процессор барахло, оперативка 1гб, андроид 8. Да и на сайте teyes моделей на scenic 3 вообще нет.
