Панель приборов Scenic II. Проблемы и решения.

[YIv295]

1 час назад, love777888 сказал:

Здравствуйте, накал меняется на максимум очень просто поставить резистор с 3 ноги тл082 на 4-ю я припаял туда 51к.





А, так. Я думал там на кнопочку как-нибудь по-хитрому можно понажимать.



Спасибо за схему это тоже труд,тем более что элементы там 0603 и меньше.



Лупа, осциллограф, тестер и пару вечеров пока не надоест, все быстрее чем в каждый компонент паяльником тыкать.



1 час назад, love777888 сказал:

Ещё вопрос может кто нибудь показать с какого диода на вторичке там 5 вольт, нигде такого не намерял

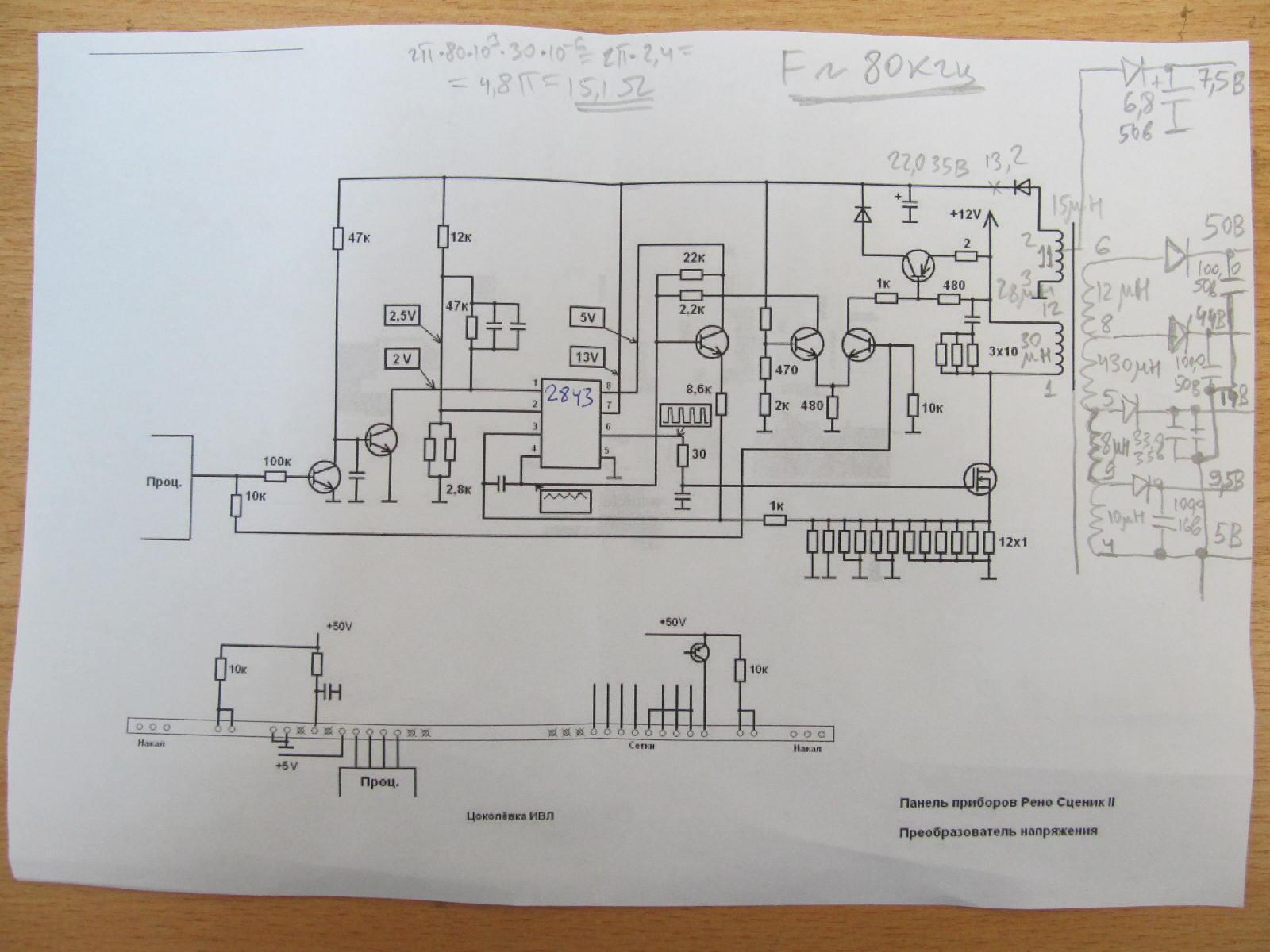

На вторичке там такого и нет, схему я пока не дорисовал, но там с 7,5 вольт линейником типа TLE4275D  5 вольт делается (наверное).

[YIv295]

2 часа назад, love777888 сказал:

Здравствуйте, накал меняется на максимум очень просто поставить резистор с 3 ноги тл082 на 4-ю я припаял туда 51к.

Кстати, откуда вам это стало известно?

[love777888]

1 час назад, YIv295 сказал:

Кстати, откуда вам это стало известно?

Да, просто случайно пальцем ткнул туда и она загорелась в полный накал. При этом на правую сборку полевиков напряжение подымается до 11.69вольт, а на левую снижается до 2.5 вольт от ОУ. Но это мультиметром меряя. Осциллограф пока не подключал. Уж сильно тяжелый с1-65а.



Получается на ногах накала присутствует разность в 4 вольта, у вас также? В темноте накал виден, а  дневное время виден?



Хочу ещё подключить основной дисплей (левый) так сказать нагрузить накалами блок питания.



Ещё вопрос, вынорает ли люминофор в этих дисплеях. Я смотрю все равно как есть как потускневшие полосочки в сегментах на часах.



Думал что прошивка исправит яркость дисплея, но увы. Дамп исправил с голландской на английский. Но все равно на входе там где меандр приходит от процессора 2.5 вольт. Это мультиметр. Хотя вольтметр среднеквадратичное меряет. Надо осциллограф в дело пускать, максимальное измерять

Изменено 27 Июля 2020 пользователем love777888

[YIv295]

42 минуты назад, love777888 сказал:

Да, просто случайно пальцем ткнул туда и она загорелась в полный накал. При этом на правую сборку полевиков напряжение подымается до 11.69вольт, а на левую снижается до 2.5 вольт от ОУ. Но это мультиметром меряя. Осциллограф пока не подключал. Уж сильно тяжелый с1-65а.



Получается на ногах накала присутствует разность в 4 вольта, у вас также? В темноте накал виден, а  дневное время виден?



Осциллографом надо смотреть.



На первых ногах 7307 висит накал, его сопротивление порядка 2 ом. При работающей панельке там идут противофазные меандры частотой 20 кгц и амплитудой от 5 до 9 вольт.
Часы при этом светят ярко.



А яркость в этой конструкции как-нибудь регулируется? Или всегда выставлена на один уровень?


Изменено 27 Июля 2020 пользователем YIv295

[love777888]

5 минут назад, YIv295 сказал:

Осциллографом надо смотреть.



На первых ногах 7307 висит накал, его сопротивление порядка 2 ом. При работающей панельке там идут противофазные меандры частотой 20 кгц и амплитудой от 5 до 9 вольт.
Часы при этом светят ярко.



А яркость в этой конструкции как-нибудь регулируется? Или всегда выставлена на один уровень?


Яркость, конечно регулируется, для димминга в ночное время это и необходимо. Сделано на тл082, там где на вашей схеме вход на оу с процессора, вот процессор и регулирует яркость



Про меандры понятно один в фазе это чтобы подать 9 вольт и втрой в противофазе чтоб 5 вольт подать. Итого при разности там 4 вольт накала. Ок, но по мне все равно не очень ярко. Особенно если накрыть светофильтром.  Или люминофор выгорел или я чего не понимаю.



У вас накал днем видно при снятом светофильтре?

Изменено 27 Июля 2020 пользователем love777888

[YIv295]

23 минуты назад, love777888 сказал:

Яркость, конечно регулируется, для димминга в ночное время это и необходимо. Сделано на тл082, там где на вашей схеме вход на оу с процессора, вот процессор и регулирует яркость



Про меандры понятно один в фазе это чтобы подать 9 вольт и втрой в противофазе чтоб 5 вольт подать. Итого при разности там 4 вольт накала. Ок, но по мне все равно не очень ярко. Особенно если накрыть светофильтром.  Или люминофор выгорел или я чего не понимаю.



У вас накал днем видно при снятом светофильтре?

Чукча не читатель, чукча писатель.
Я эту хрень починяю,  а не езжу с ней.

На столе лежит - светит ярко,  часы отлично видно, хотя сверху подсветка  для того чтобы рассматривать компоненты.





35 минут назад, love777888 сказал:

Яркость, конечно регулируется, для димминга в ночное время это и необходимо. Сделано на тл082, там где на вашей схеме вход на оу с процессора, вот процессор и регулирует яркость



И как процессор это делает? Скважность меняет или выставляет аналоговый уровень? Там датчик освещенности есть?

[love777888]

8 минут назад, YIv295 сказал:

Чукча не читатель, чукча писатель.
Я эту хрень починяю,  а не езжу с ней.

На столе лежит - светит ярко,  часы отлично видно, хотя сверху подсветка  для того чтобы рассматривать компоненты.







И как процессор это делает? Скважность меняет или выставляет аналоговый уровень? Там датчик освещенности есть?

Датчик есть в авто, плюс крутелик для изменения подсветки. Это все заходит скорее по кан шине. Возможно вы правы как в шиме может меняется ширина следования меандра. И так меняется яркость. Видимо что то у меня ещё не исправно. Если чё я тоже починяю, просто первый раз в ремонте такое чудо)))

[YIv295]

10 минут назад, love777888 сказал:

Датчик есть в авто, плюс крутелик для изменения подсветки. Это все заходит скорее по кан шине. Возможно вы правы как в шиме может меняется ширина следования меандра. И так меняется яркость. Видимо что то у меня ещё не исправно. Если чё я тоже починяю, просто первый раз в ремонте такое чудо)))

Понял, там ручка снаружи панельки.
У меня резистор сопливил с 2 ноги тл-ки на +7в, и меандр превращался в треугольник - соответственно часы гасли.

[love777888]

В общем взял и достал свой тяжелый сундук с1-65а, на левую сборку полевиков не поступал меандр на один из затворов, как итог дохлый транзистор внутри сборки видимо пробился затвор-исток. Что ещё…подвердил это перекидкой рабочей сборки с большого дисплея. Горит, но не скажу что ярко. Толи действительно люминофор выгорел, 5 вольт действительно берется после лдо стабилизатора

Изменено 27 Июля 2020 пользователем love777888

[love777888]

Доброе утро. Ещё информацию в тему. Силовой транзистор можно заменить на irf540, только ухо отрезать и будет отлично

[demisc]

Друзья, есть у кого информация по распиновке правого ( красного ) разъёма?

Панель без навигации, только время и температура.

На левом дисплее пропадает свечение блока из четырёх буквочек- две на верхней строке и две прямо под ними.



[anlyk]

1 минуту назад, demisc сказал:

Друзья, есть у кого информация по распиновке правого ( красного ) разъёма?

Панель без навигации, только время и температура.

На левом дисплее пропадает свечение блока из четырёх буквочек- две на верхней строке и две прямо под ними.



схемы тебе в помощь только какое отношение к разьему, они и без подключенного разьема будут показывать

[demisc]

Я пошевеливал проводочки осторожно, пинцетом, на фишке жгута - появлялось свечение, вот поэтому я ищу распиновку.

25 минут назад, anlyk сказал:

схемы тебе в помощь только какое отношение к разьему, они и без подключенного разьема будут показывать



На индикаторе видны вертикальные, так сказать, блоки, из которых он состоит.

У меня пропадает 4 й слева блок.



[борислав]

Полосит(при любой яркости) слегка,и яркость вроде не очень-какая должна быть не знаю

Решил докопаться,снял,разобрал,присмотрелся......

Трансформатор отпаял-а он перемотан...

Вот и стоит мучить с неизвестными параметрами трансформатора или забить,собрать и так ездить,пока панель не сдохнет окончательно?

Полосит от чего-накал? сетки? анодное?

Самое большое напряжение 51в с последовательно включенных кондеров 100х50 идет под ПРАВУЮ ПАНЕЛЬ!!!.на левой 48в с другого канала!!????



Только что, demisc сказал:







который под дальним светом?



чудеса конечно случаются,но сетки индикатора напрямую с разъемами никак не связаны....

а вот холодные пайки-непропаи на любое шевеление,даже незначительное отзываются....

Изменено 28 Июля 2020 пользователем борислав

[demisc]

Да, который под дальним светом.

Вот и нужно узнать- где пропадает, где рыть?

[YIv295]

1 час назад, love777888 сказал:

Доброе утро. Ещё информацию в тему. Силовой транзистор можно заменить на irf540, только ухо отрезать и будет отлично

От родного он отличается бОльшим сопротивлением в открытом состоянии и диод у него более тормознутый.
Греться будет побольше чем родной. Градусов на 5-10.  Хотя, возможно, это и не критично.

[anlyk]

17 минут назад, demisc сказал:

Да, который под дальним светом.

Вот и нужно узнать- где пропадает, где рыть?

в панели, на индикатор подается по коду

[YIv295]

47 минут назад, борислав сказал:

Полосит(при любой яркости) слегка,и яркость вроде не очень-какая должна быть не знаю

Решил докопаться,снял,разобрал,присмотрелся......

Трансформатор отпаял-а он перемотан...

Вот и стоит мучить с неизвестными параметрами трансформатора или забить,собрать и так ездить,пока панель не сдохнет окончательно?

Полосит от чего-накал? сетки? анодное?

Самое большое напряжение 51в с последовательно включенных кондеров 100х50 идет под ПРАВУЮ ПАНЕЛЬ!!!.на левой 48в с другого канала!!????









который под дальним светом?



чудеса конечно случаются,но сетки индикатора напрямую с разъемами никак не связаны....

а вот холодные пайки-непропаи на любое шевеление,даже незначительное отзываются....

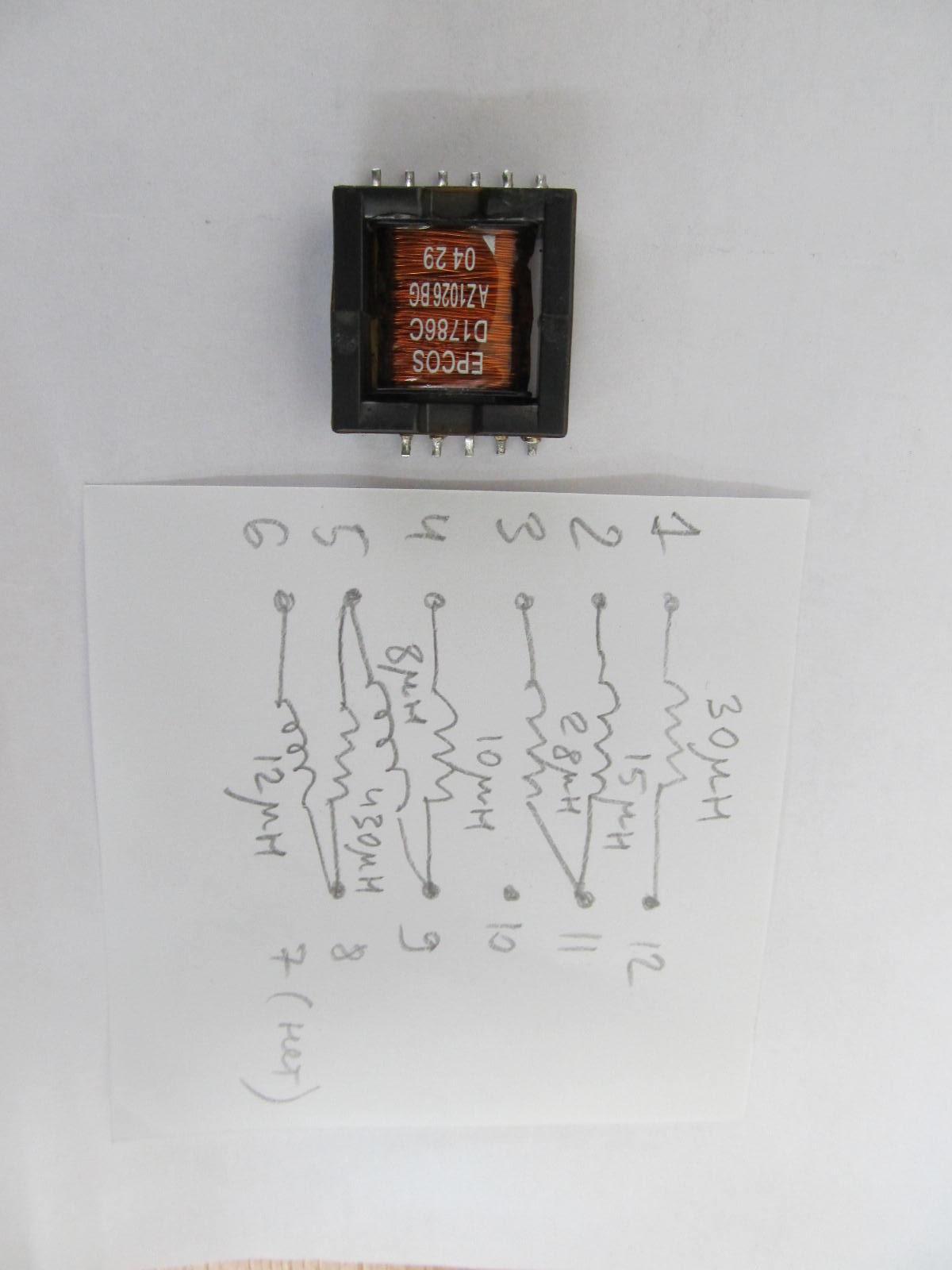

Я бы индуктивности обмоток замерил и сверил, раз уж транс отпаян.


[love777888]

1 час назад, YIv295 сказал:

От родного он отличается бОльшим сопротивлением в открытом состоянии и диод у него более тормознутый.
Греться будет побольше чем родной. Градусов на 5-10.  Хотя, возможно, это и не критично.

Добрый день, поставил для экспериментов, был еле теплый, поставил родной уже теплее. Возможно родной полунакрылся, но на вторичке нормальные напряжения

2 часа назад, demisc сказал:

Я пошевеливал проводочки осторожно, пинцетом, на фишке жгута - появлялось свечение, вот поэтому я ищу распиновку.



На индикаторе видны вертикальные, так сказать, блоки, из которых он состоит.

У меня пропадает 4 й слева блок.



Снимай правый индикатор, пропаивай контроллер и будет тебе счастье, только в линзах и с тонким жалом

2 часа назад, борислав сказал:

Полосит(при любой яркости) слегка,и яркость вроде не очень-какая должна быть не знаю

Решил докопаться,снял,разобрал,присмотрелся......

Трансформатор отпаял-а он перемотан...

Вот и стоит мучить с неизвестными параметрами трансформатора или забить,собрать и так ездить,пока панель не сдохнет окончательно?

Полосит от чего-накал? сетки? анодное?

Самое большое напряжение 51в с последовательно включенных кондеров 100х50 идет под ПРАВУЮ ПАНЕЛЬ!!!.на левой 48в с другого канала!!????





который под дальним светом?



чудеса конечно случаются,но сетки индикатора напрямую с разъемами никак не связаны....

а вот холодные пайки-непропаи на любое шевеление,даже незначительное отзываются....

Напряжения слегка завышены, экран полосит от выгоревших катодов. Люминофору хана. В моем экземпляре тоже самое. В машине у тестя ещё хуже.

Изменено 28 Июля 2020 пользователем love777888

[anlyk]

43 минуты назад, love777888 сказал:

Напряжения слегка завышены, экран полосит от выгоревших катодов. Люминофору хана. В моем экземпляре тоже самое. В машине у тестя ещё хуже.

так же полосит когда работает не в режиме преобрезователь напряжения

2 часа назад, борислав сказал:

Решил докопаться,снял,разобрал,присмотрелся......

Трансформатор отпаял-а он перемотан...



трансформаторы в поднебесной можно заказатть были там

[борислав]

"Снимай правый индикатор, пропаивай контроллер и будет тебе счастье, только в линзах и с тонким жалом"--точно правый?

просто плата передомной,и практически все управление на левый индикатор с подлевого контроллера

вечером или утром,как время выдастся.сниму пластмассу с индикатора и попробую определить ножку на пропадающую сетку(дальний,4 знака и ключик)

и индуктивность тогда-же





[love777888]

5 часов назад, anlyk сказал:

так же полосит когда работает не в режиме преобрезователь напряжения

трансформаторы в поднебесной можно заказатть были там

Режимы вторичного напряжения все есть в теме. Напряжения на ключах накала лучше действительно смотреть осциллографом.

5 часов назад, борислав сказал:

"Снимай правый индикатор, пропаивай контроллер и будет тебе счастье, только в линзах и с тонким жалом"--точно правый?

просто плата передомной,и практически все управление на левый индикатор с подлевого контроллера

вечером или утром,как время выдастся.сниму пластмассу с индикатора и попробую определить ножку на пропадающую сетку(дальний,4 знака и ключик)

и индуктивность тогда-же





Ну вы же говорили за правый индикатор? Тогда правый снять и пропаять.



А вообще есть мысль поднять напряжение накалов, путем изменения R цепочки опорного для шима. Но это приведет к нагреву полевого транзистора и завышению остальных напряжений. Опасный ход.

Изменено 28 Июля 2020 пользователем love777888

[YIv295]

7 часов назад, борислав сказал:

"Снимай правый индикатор, пропаивай контроллер и будет тебе счастье, только в линзах и с тонким жалом"--точно правый?

просто плата передомной,и практически все управление на левый индикатор с подлевого контроллера

вечером или утром,как время выдастся.сниму пластмассу с индикатора и попробую определить ножку на пропадающую сетку(дальний,4 знака и ключик)

и индуктивность тогда-же

Контроллер же под левым индикатором - по мне так его и надо отпаивать. В смысле индикатор.





3 часа назад, love777888 сказал:

А вообще есть мысль поднять напряжение накалов, путем изменения R цепочки опорного для шима. Но это приведет к нагреву полевого транзистора и завышению остальных напряжений. Опасный ход.



Что имеется в виду под "R цепочкой опорного для шима"?
Есть подозрение, что прежде чем вносить всякого рода изменения в конструкцию, надо проверить на соответствие напряжения питания, как постоянные, так и частоту на накалах.

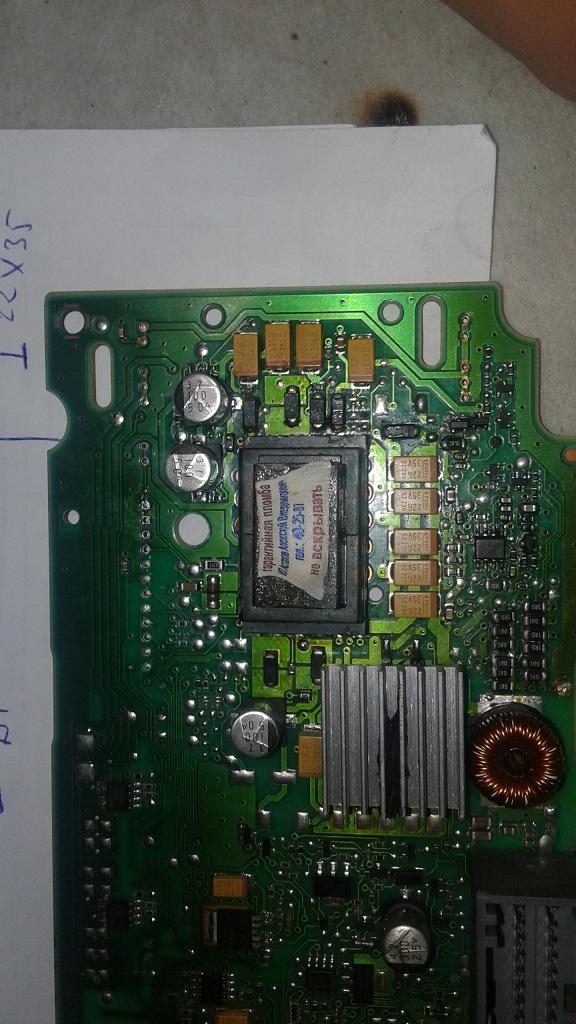

А то уж больно подозрительный транс - почему он такой обгоревший на первом снимке? Для чего домотан?  И не квадратный?   И для чего там такой (нештатный) радиатор?


Все эти рацухи похожи на попытки убрать симптомы, не найдя настоящую причину неисправности.
Оно может все и работает, но как-то неаккуратненько.

Изменено 28 Июля 2020 пользователем YIv295

[love777888]

1 час назад, YIv295 сказал:

Контроллер же под левым индикатором - по мне так его и надо отпаивать. В смысле индикатор.







Что имеется в виду под "R цепочкой опорного для шима"?
Есть подозрение, что прежде чем вносить всякого рода изменения в конструкцию, надо проверить на соответствие напряжения питания, как постоянные, так и частоту на накалах.

А то уж больно подозрительный транс - почему он такой обгоревший на первом снимке? Для чего домотан?  И не квадратный?   И для чего там такой (нештатный) радиатор?


Все эти рацухи похожи на попытки убрать симптомы, не найдя настоящую причину неисправности.
Оно может все и работает, но как-то неаккуратненько.

За индикатор я ошибся думал про правый разъем и правый дисплей. Кстати под ним тоже должен стоять ещё один кот дергает за ножки дисплей. Или его там нет?



Под цепочкой образцового напряжения понимается резистивный делитель с 13 вольт на вторую ногу 2843, по идее если там изменить в сторону увеличения резисторы, это приведет к возрастанию напряжения на выходе вторичек.

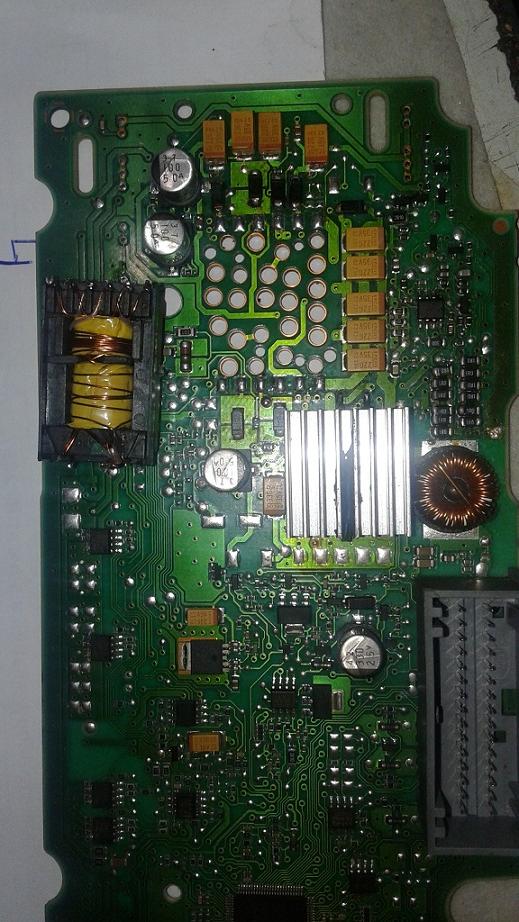

Нештатный радиатор для лучшего отвода тепла. Видел такие доработки при поиске инфы в интернете по ремонту этих приборок. Говорят что блок питания в них не проработан в плане нагрева, у меня плата с оборота где стоит транзистор, слегка порыжевшая. Греется однако.

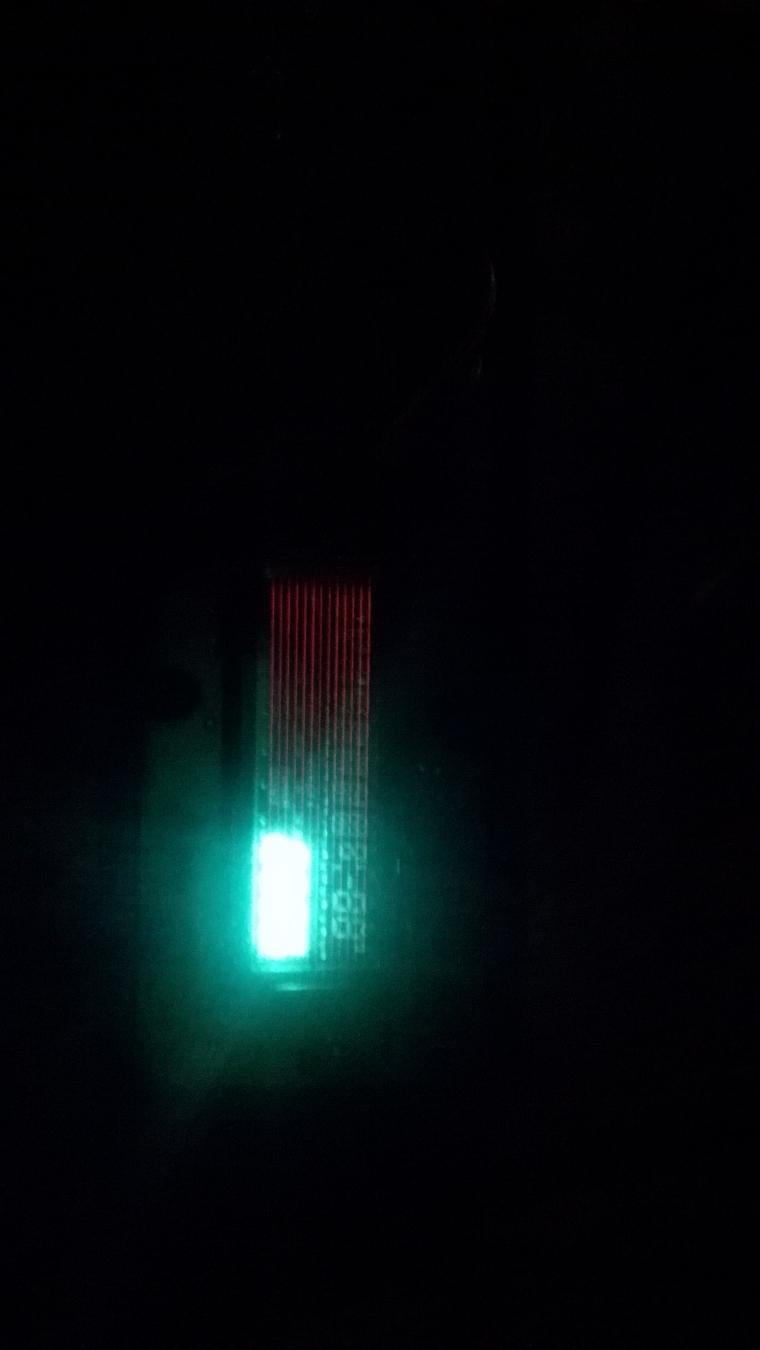

Но может все же даст кто ответ, нити накала видны днём? Вот какна фото в темноте красным горят?





Изменено 28 Июля 2020 пользователем love777888

[YIv295]

9 часов назад, love777888 сказал:

За индикатор я ошибся думал про правый разъем и правый дисплей. Кстати под ним тоже должен стоять ещё один кот дергает за ножки дисплей. Или его там нет?



Под цепочкой образцового напряжения понимается резистивный делитель с 13 вольт на вторую ногу 2843, по идее если там изменить в сторону увеличения резисторы, это приведет к возрастанию напряжения на выходе вторичек.



Нештатный радиатор для лучшего отвода тепла. Видел такие доработки при поиске инфы в интернете по ремонту этих приборок. Говорят что блок питания в них не проработан в плане нагрева, у меня плата с оборота где стоит транзистор, слегка порыжевшая. Греется однако.



Но может все же даст кто ответ, нити накала видны днём? Вот какна фото в темноте красным горят?

Нету там никакого второго контроллера. Все с одного управляется (не зря же у него 100-ногий корпус).



Предлагаешь с обратной связью поиграться?

Не стоит.

Лучше попробовать разобраться, как яркость регулируется и что при этом происходит, для начала на накале.



Порыжевшее место там под трансформатором.  Под транзистором такого нет.







[борислав]

"Под цепочкой образцового напряжения понимается резистивный делитель с 13 вольт на вторую ногу 2843"--ИОН или Vref  это 8 нога

там образцовые 5в

Поигравшись с первичкой 2843-поднимутся ВСЕ напряжения

Накал поднимать-через TL082



Нити накала на других ВЛИ еле видны в темноте,и один раз перекалишь-теряют эмиссию.покрыты они слоем

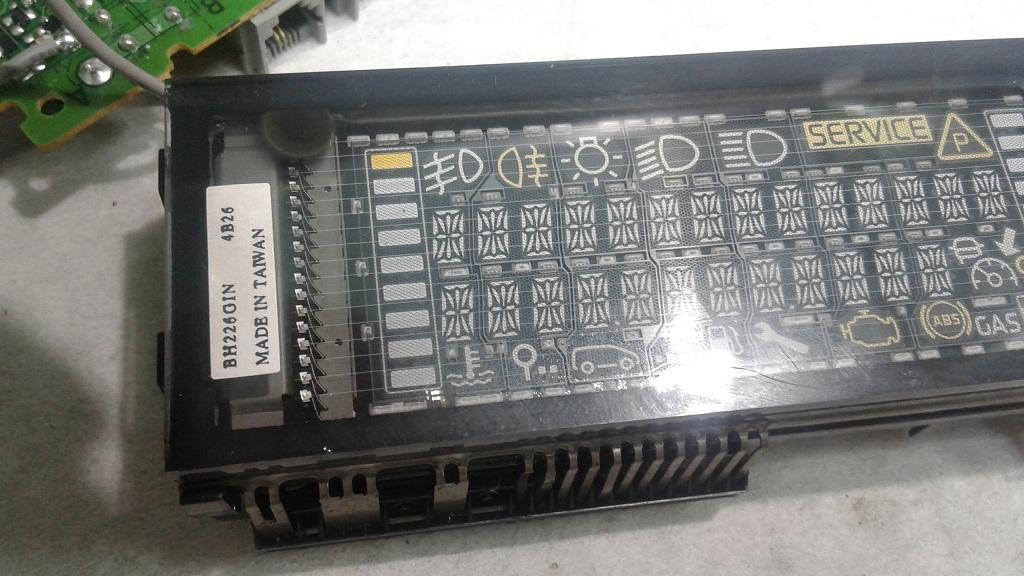

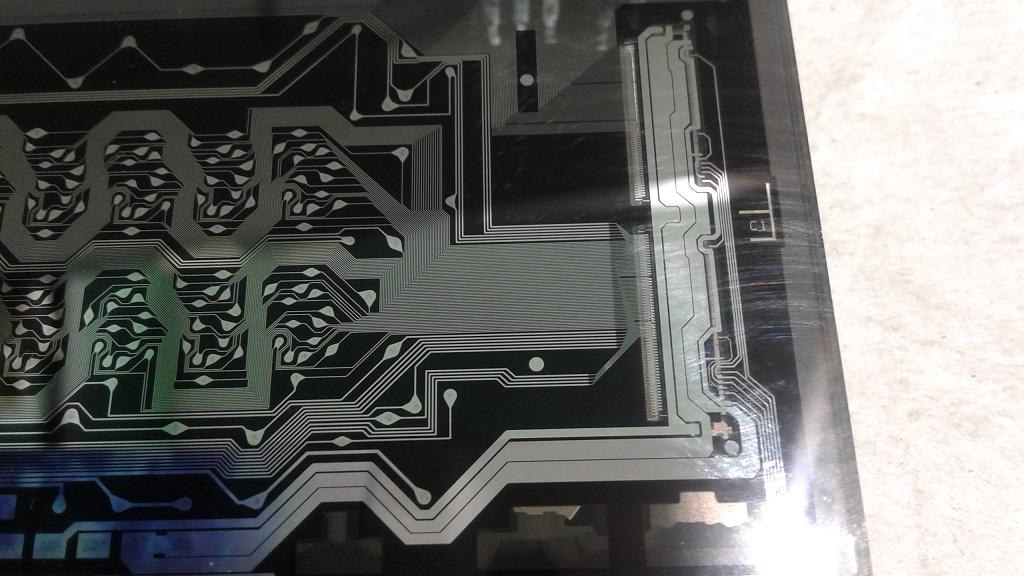

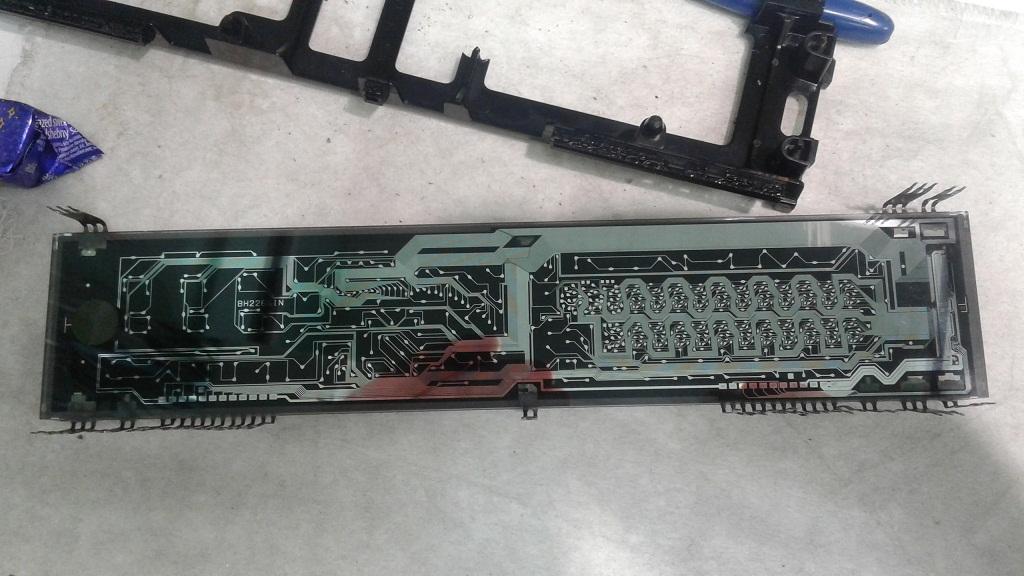

Тут другая засада нарисовалась-снял пластмассу с левого индикатора--------фото

Похоже есть внутри дешифратор

Есть у кого разбитый дисплей-убедится?Так,для общей картины.....



Для  demisc Слева на право на первом фото 12 ножка-сетка на "дальний с ключиком".Но всё управление ей под индикатором-отпаивать придётся,чтоб пропаять транзисторы и резисторы



"Нету там никакого второго контроллера"- контроллер или нет,но под правым дисплеем что то типа на 64 ноги есть и горсть транзисторов,как на сетки управление

Панель 8200365 607В



По трансформатору-походу намотали на мониторном  трансформаторе.Соответственно с ним удачи мне не видать

Есть у кого остатки панели с живым трансом?



Изменено 29 Июля 2020 пользователем борислав

[anlyk]

1 час назад, борислав сказал:

По трансформатору-походу намотали на мониторном  трансформаторе.Соответственно с ним удачи мне не видать

Есть у кого остатки панели с живым трансом?

тыц или можешь спросить  alexchip

Изменено 29 Июля 2020 пользователем anlyk

[YIv295]

2 часа назад, борислав сказал:

По трансформатору-походу намотали на мониторном  трансформаторе.Соответственно с ним удачи мне не видать

Есть у кого остатки панели с живым трансом?



Жесть.  Что только не придумают.

А старый транс перемотать не судьба была?

Интересно, народ только по виткам подогнал или зазор сделать и по индуктивности подобрать догадался?



[love777888]

3 часа назад, борислав сказал:

"Под цепочкой образцового напряжения понимается резистивный делитель с 13 вольт на вторую ногу 2843"--ИОН или Vref  это 8 нога

там образцовые 5в

Поигравшись с первичкой 2843-поднимутся ВСЕ напряжения

Накал поднимать-через TL082



Нити накала на других ВЛИ еле видны в темноте,и один раз перекалишь-теряют эмиссию.покрыты они слоем





про образцовую цепочку я не правильно написал. Ион там судя по схеме чего то там питает 8 я нога .Цепочка идущая через 12кОм на вторую ногу а затем на общий из параллельно вкл резисторов называется обратной связью. Ей можно поиграться, но это быстро добьет катоды в индикаторе.



Это как поднять накал через 082? Осциллограф показал там ключи почти открыты, т.е на выходе в пульсе 5 и 9 вольт. Выше этих значений брать негде питания. Короче ситуация тупиковая. Старому деду ни°уя не видно, говорит отремонтируй, ищи с пробегом в 20000 и будет светить как лампочка.



Кто что может сказать про 27-ногу, типа открытие двери будит приборку, что туда приходит? 12вольт или общий? Кан будилку только заказал на алиэкспрессе.





Изменено 29 Июля 2020 пользователем love777888

[YIv295]

57 минут назад, love777888 сказал:

Это как поднять накал через 082? Осциллограф показал там ключи почти открыты, т.е на выходе в пульсе 5 и 9 вольт. Выше этих значений брать негде питания. Короче ситуация тупиковая. Старому деду ни°уя не видно, говорит отремонтируй, ищи с пробегом в 20000 и будет светить как лампочка.

Надо посмотреть, что происходит с меандром на накале при регулировке яркости. Если яркость регулируется  шимом, (есть такое предположение), то там при понижении яркости  прямоугольники должны превращаться в трапеции. Т.е., скважность уменьшается.  И делается это (наверное?) на операционниках.    Короче, разбираться надо.





А 5 и 9 вольт там застабилизированы, с ними играться не стоит.

Изменено 29 Июля 2020 пользователем YIv295

[anlyk]

3 часа назад, love777888 сказал:





Кто что может сказать про 27-ногу, типа открытие двери будит приборку, что туда приходит? 12вольт или общий? Кан будилку только заказал на алиэкспрессе.





а ардуинка что не катит?

[love777888]

2 часа назад, anlyk сказал:

а ардуинка что не катит?

Катит, но модуля кан нету, заказал только. В какой версии ардуино компилировалось? Можно ли библиотеки скинуть?

[YIv295]

4 часа назад, anlyk сказал:

а ардуинка что не катит?

Кстати, удалось подружить ардуинку с  программой  kanxaker (CanHacker)?

Изменено 29 Июля 2020 пользователем YIv295

[love777888]

1 минуту назад, YIv295 сказал:

Кстати, удалось подружить ардуинку с  программой  kanxaker?

А можно подробнее об этой программе? Anlyk вижу в теме, расскажите если не секрет.

[YIv295]

Только что, love777888 сказал:

А можно подробнее об этой программе? Anlyk вижу в теме, расскажите если не секрет.

https://www.drive2.ru/l/531482756341827925/

https://www.drive2.ru/l/532020967283622972/

https://www.drive2.ru/l/531638062359250667/

https://www.drive2.ru/l/532424762928922916/



В 16.11.2019 в 11:02, anlyk сказал:

еще один способ как запустить панель на столе и так за основу была взята эта тема понадобилось  модуль MCP2515 CAN и   arduino Nano 3,0  все это обошлось в 200р и этот скан уже отредактированный загружаем его в канхакер и запускаем чтобы исполнял по кольцу, можно и без компьютера для этого заливаем этот скетч подключаем к панели и подаем питание , вообщем как то так



По скетчу там все хорошо, а вот управлять панелькой через  программу CanHacker не получается.

[anlyk]

8 часов назад, YIv295 сказал:

По скетчу там все хорошо, а вот управлять панелькой через  программу CanHacker не получается.

 а в чем проблема?

[YIv295]

1 час назад, anlyk сказал:

 а в чем проблема?

CanHacker с ардуиной коннектится на заданной скорости, пишешь ему передать пакет - в программе счетчик передачи крутится, на интерфейсе SPI (между ардуиной и MCP2515) сигналы есть, а на шине CAN - тишина.

[anlyk]

18 минут назад, YIv295 сказал:

CanHacker с ардуиной коннектится на заданной скорости, пишешь ему передать пакет - в программе счетчик передачи крутится, на интерфейсе SPI (между ардуиной и MCP2515) сигналы есть, а на шине CAN - тишина.

библиотеки все стоят? канхакер на арудинке сделан?

Изменено 30 Июля 2020 пользователем anlyk

[YIv295]

38 минут назад, anlyk сказал:

библиотеки все стоят? канхакер на арудинке сделан?

Ардуино нано китайская, 12 мгц, драйвер usb под чип ch340, без него ардуина не работала.
Библиотека та где скетч для записи пакета CAN_write содержит установку  MCP2515
 mcp2515.reset();
  mcp2515.setBitrate (CAN_500KBPS, MCP_8MHZ);
  mcp2515.setNormalMode();

С этим скетчем передача на кан-шину идет нормально, правый дисплей зажигает часы и температуру.



Программа CanHacker  версия 2.00.02
Скетчи для работы с ней пробовал разные,

can-usb

softwareserial_debug

usb_cdc

Все они дают программе CanHacker законнектится, а на кан-шине - нет ничего.



Изменено 30 Июля 2020 пользователем YIv295

[anlyk]

18 минут назад, YIv295 сказал:

Ардуино нано китайская, 12 мгц, драйвер usb под чип ch340, без него ардуина не работала.
Библиотека та где скетч для записи пакета CAN_write содержит установку  MCP2515
 mcp2515.reset();
  mcp2515.setBitrate (CAN_500KBPS, MCP_8MHZ);
  mcp2515.setNormalMode();

С этим скетчем передача на кан-шину идет нормально, правый дисплей зажигает часы и температуру.



Программа CanHacker  версия 2.00.02
Скетчи для работы с ней пробовал разные,

can-usb

softwareserial_debug

usb_cdc

Все они дают программе CanHacker законнектится, а на кан-шине - нет ничего.



хз сча, давно этим занимался не помню да и сейчас не дома, помню чтото было такое в настройках чтото менял программы, причем такое что снимал галочку или ставил

Изменено 30 Июля 2020 пользователем anlyk

[YIv295]

В библиотеке arduino-canhacker-master,

в файле CanHacker.h

надо было написать в 68 строке

CAN_CLOCK canClock = MCP_8MHZ;    вместо CAN_CLOCK canClock = MCP_16MHZ;



Короче, частоту кварца  модуль MCP2515 CAN  в программе ручками выставить.

Задышало.



Или  библиотеки правленные поставить.





19 часов назад, love777888 сказал:

Катит, но модуля кан нету, заказал только. В какой версии ардуино компилировалось? Можно ли библиотеки скинуть?

Ардуино 1.8.13

Изменено 30 Июля 2020 пользователем YIv295

[YIv295]

В 26.07.2020 в 11:03, love777888 сказал:

Ещё вопрос обществу у кого есть программа для сборки дампа 93с56?

Удалось что-нибудь нарыть?


[anlyk]

4 минуты назад, YIv295 сказал:

Удалось что-нибудь нарыть?


Dash_Scenic2

[YIv295]

1 час назад, anlyk сказал:

Dash_Scenic2

Рабочая?

[YIv295]

3 часа назад, anlyk сказал:

Dash_Scenic2

Зарегистрировался там на форуме -  нашел марку контроллера  панельки.
NEC D70F3079AYGC (A8)

Вот и даташит.

И фотка платы там с шелкографией. Никому такие не попадались?

[love777888]

4 часа назад, YIv295 сказал:

Удалось что-нибудь нарыть?


Да, благодаря Anlyk прошил свою под английский. Все очень просто и доходчиво. На всякий случай оставил оригинал прошивки. Пока дисплей не впаивал. Привезут от американки чтоли. Там горят ярко индикаторы. Но радио ни гу гу. Апдейт лист стоит. Есть у кого какая-нибудь инфа почему щиток не подходит к магнитоле?

[YIv295]

Только что, love777888 сказал:

Да, благодаря Anlyk прошил свою под английский. Все очень просто и доходчиво. На всякий случай оставил оригинал прошивки. Пока дисплей не впаивал. Привезут от американки чтоли. Там горят ярко индикаторы. Но радио ни гу гу. Апдейт лист стоит. Есть у кого какая-нибудь инфа почему щиток не подходит к магнитоле?

А прошивал как? Выпаивал чип?

[anlyk]

5 часов назад, love777888 сказал:

Да, благодаря Anlyk прошил свою под английский. Все очень просто и доходчиво. На всякий случай оставил оригинал прошивки. Пока дисплей не впаивал. Привезут от американки чтоли. Там горят ярко индикаторы. Но радио ни гу гу. Апдейт лист стоит. Есть у кого какая-нибудь инфа почему щиток не подходит к магнитоле?

а почему если покупать так не такую которая  стояла?, панели сеейчас продается куча  цена от 3000 -5000, конечно понятно что это лотерея но всеже. дисплеи могут не подходить от одной панели к другой

[love777888]

8 часов назад, YIv295 сказал:

А прошивал как? Выпаивал чип?

Да, сдул паяльной станцией и в программатор ее.

3 часа назад, anlyk сказал:

а почему если покупать так не такую которая  стояла?, панели сеейчас продается куча  цена от 3000 -5000, конечно понятно что это лотерея но всеже. дисплеи могут не подходить от одной панели к другой

Не могу сказать, дед сказал обьехал все разборки Бреста в поиске светящейся лампочки, говорит не видно ему, а там чуть лучше. Короче зрение у деда не ахти. А старую мне отдали посмотри совсем не видно, пропаял заработала, но ему не угодить.

[YIv295]

В 30.07.2020 в 10:23, anlyk сказал:

хз сча, давно этим занимался не помню да и сейчас не дома, помню чтото было такое в настройках чтото менял программы, причем такое что снимал галочку или ставил

А система делалась с блютусом или без?
