Панель приборов Scenic II. Проблемы и решения.

[anlyk]

18 часов назад, david336 сказал:

не подскажите сколько там должно быть напряжение? оно ведь должно быть постоянным, пока подключен акум, даже когда другие потребители отключаются после 10 мин?

скачай схемы и большая часть вопросов отпадет

[david336]

3 часа назад, anlyk сказал:

скачай схемы и большая часть вопросов отпадет

c 1 и 2 контактом понятно, а что должно быть на 27?

[anlyk]

красный разьем не важен для запуска панели

[mergen]

Щиток всегда под напряжением  27 контакт включает экраны при открывании двери.

[mergen]

Вопрос к знатокам.

Имею два сценика. Гранд и коротыш. Оба одногодки с одинаковыми движками.

Теперь вопрос:

При выходе из строя генератора не загорается соответствующий транспорант. Что на одном, что на втором.

Гранд один раз написал, что низкий уровень батарейки и забыл про проблему (зарядки не было), коротыш пишет, что кирдык ручнику когда уже кирдык аккуму.

В чем, собственно, причина сего явления (я про транспарант с аккумулятором)?

[mergen]

Может оно как-то в приборке прописывается. Но две приборки не могут быть глючными.

[mergen]

Нет вариантов?

[anlyk]

22 минуты назад, mergen сказал:

Нет вариантов?

сигнал может только по кану прийти  от бзк в панель , может тут что то  прописывается

[mergen]

39 минут назад, anlyk сказал:

сигнал может только по кану прийти  от бзк в панель , может тут что то  прописывается

Ну тогда, по идее, должно быть прописано с завода.

[сцб64]

Все зависит от прошивки панели. А прошивка от уровня комплектации. Эти выводы сделал после ремонта панели .Недавно пришлось ремонтировать панель.Оказалось что машина покупалась в том же салоне что и моя.В том же году что и моя.Разница в уровне комплектации, у меня JR2 у него JR1. У меня панель вкл. при открывании двери, у него при нажатии "пуск". Ну как то так.



[mergen]

Так в том то и дело, что и модификации и комплектации разные, а транспарант не включается ни там, ни там.

Он вообще должен включаться или нет? Вот в чем суть вопроса.

[Ювелир]

Друзья, есть контакты людей по ремонту панели в Харькове?

телефон с первой страницы - человек уже этим не занимается

[mergen]

18 минут назад, Ювелир сказал:

Друзья, есть контакты людей по ремонту панели в Харькове?

телефон с первой страницы - человек уже этим не занимается

А он никого не присоветовал? Или ты не спрашивал?

Посмотри Киев.

Изменено 14 Декабря 2019 пользователем mergen

[Sharkovuch]

В 27.02.2011 в 15:56, Serge P сказал:

Похоже что и у меня накрылась панель приборов. правда пришлось с неработающей поездить пару дней. Очень не хотелось бы чтобы после ремонта (правда еще не знаю где я буду ее ремонтировать) пробег увеличился на десятку-две тысячи километров. Сегодня я ее снял с автомобиля. Подскажите пожалуйста, повлияет ли снятие панели приборов на прибавку к пробегу, т.е. в самой ли панели накапливается информация о пробеге, особенно общем?

Данные о пробеге прописываются в самой панели. Мне когда перешивали англичанку под мою комплектацию машины мастер спрашивал какой пробег ставить.

[anlyk]

58 минут назад, Sharkovuch сказал:

Данные о пробеге прописываются в самой панели. Мне когда перешивали англичанку под мою комплектацию машины мастер спрашивал какой пробег ставить.

клипом можно только на увеличение пробега сделать

[Sharkovuch]

Я приборку отдавал электрику,  который занимается их ремонтом и прошивкой.  Панель отдал в руки,  он её унёс к себе домой и через 10 минут всё было готово. Как он мне объяснил, приборку через какой то самодельный переходник подключает к ПК и вшивает туда всю необходимую информацию,  в том числе и конфигурацию авто. Может это и делается клипом

[mergen]

4 часа назад, Sharkovuch сказал:

Данные о пробеге прописываются в самой панели. Мне когда перешивали англичанку под мою комплектацию машины мастер спрашивал какой пробег ставить.

Аналогичная ситуация.

3 часа назад, anlyk сказал:

клипом можно только на увеличение пробега сделать

Программатором можно в любую сторону. Правда только в случае если больше нигде не прописан.

18 минут назад, Sharkovuch сказал:

Я приборку отдавал электрику,  который занимается их ремонтом и прошивкой.  Панель отдал в руки,  он её унёс к себе домой и через 10 минут всё было готово. Как он мне объяснил, приборку через какой то самодельный переходник подключает к ПК и вшивает туда всю необходимую информацию,  в том числе и конфигурацию авто. Может это и делается клипом

Нет. Клипом такое не делается.

Англичанку, Испанку, да хоть Марсианку без изменения пробега можно и ПиРеном сконфигурировать.

[Silence]

Помогите советом. Потухла панель, отдал на восстановление, вернули работает все кроме индикации магнитолы и подрулевого регулятора громкости. До того как Потухла, все работало нормально. Возвращать на доработку мастеру или есть возможность победить самому?

[пилотяга]

1 час назад, Silence сказал:

Помогите советом. Потухла панель, отдал на восстановление, вернули работает все кроме индикации магнитолы и подрулевого регулятора громкости. До того как Потухла, все работало нормально. Возвращать на доработку мастеру или есть возможность победить самому?

Деньги заплачены пущай делают.

[mergen]

В 15.01.2020 в 19:17, Silence сказал:

Помогите советом. Потухла панель, отдал на восстановление, вернули работает все кроме индикации магнитолы и подрулевого регулятора громкости. До того как Потухла, все работало нормально. Возвращать на доработку мастеру или есть возможность победить самому?

Правая совсем не светится?

Может прошили не правильно?

Однозначно на доделку.

[1rul]

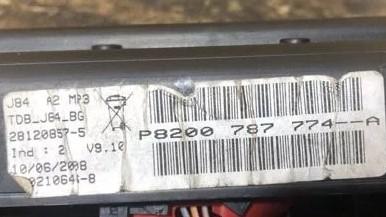

подскажите , кто знает . была панель такая

заглючила; часы сбрасывала ,правая сторона тухла - загоралась ,все табло гасло со звуковым сигналом и под финал после 3 х дней простоя не смог с кнопки открыть- акум разряжен до 4 вольт ,долго не разбираясь взял потестить вот такую панель



глюки пропали да и вроде все работает,кроме регулировки яркости экрана

вопрос; это особенность прошивки или все же где то что то отходит

думаю брать эту панель так как отдают за стоимость ремонта моей панели

Изменено 6 Февраля 2020 пользователем 1rul

[Фёдорыч]

2 часа назад, 1rul сказал:

все работает,кроме регулировки яркости экрана

вопрос; это особенность прошивки или все же где то что то отходит

Прошивка ни при чём. Яркость подсветки регулируется обычным реостатом. Надо провести ревизию "коробочки с колёсиком".

[1rul]

ставлю старую -работает



может контакт 6 виноват

завтра попробую посмотреть на доноре

Изменено 6 Февраля 2020 пользователем 1rul

[Фёдорыч]

2 минуты назад, 1rul сказал:

ставлю старую -работает



Значит, где-то внутри панели проблема. Но не в прошивке, а в электроцепи.

[1rul]

дело в том что на другой машине эта панель регулируется (Ф2)

[Фёдорыч]

25 минут назад, 1rul сказал:

дело в том что на другой машине эта панель регулируется (Ф2)

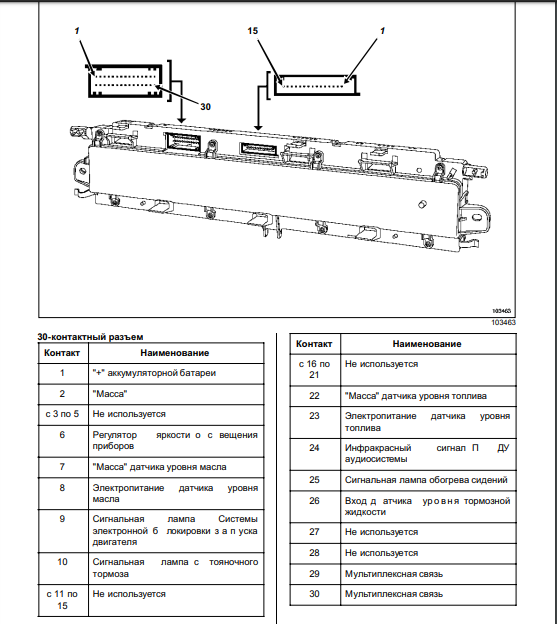

Разобрался. На Ф2 провод от реостата приходит на 6-ой пин панели, на Ф1 на 25-ый.

И на разъём другого цвета. На Ф2 - на чёрный, на Ф1 - на бесцветный.

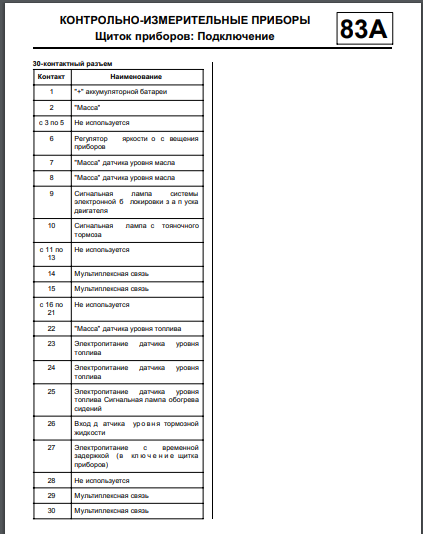

Схемы:

Скрытый текст

Фаза 1



Скрытый текст

Фаза 2



Изменено 6 Февраля 2020 пользователем Фёдорыч

[1rul]

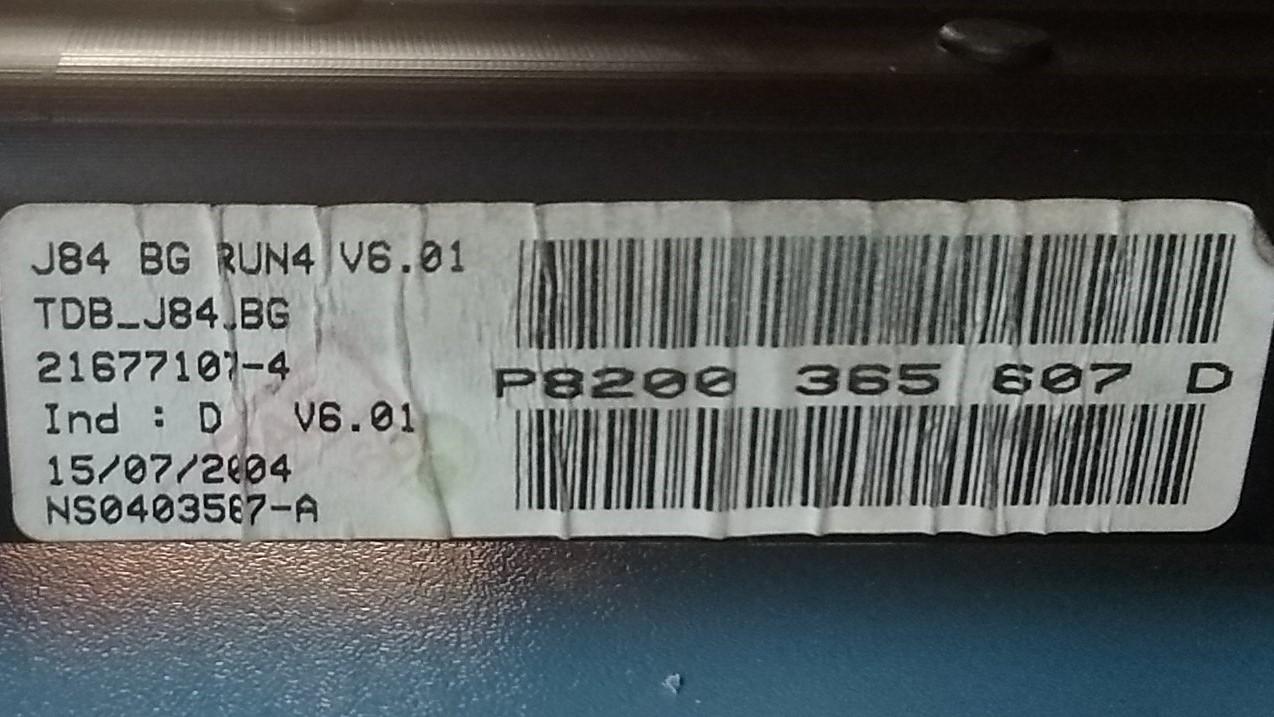

эта работает на другой машине ф2 .все ок

у меня же ф1 не рег

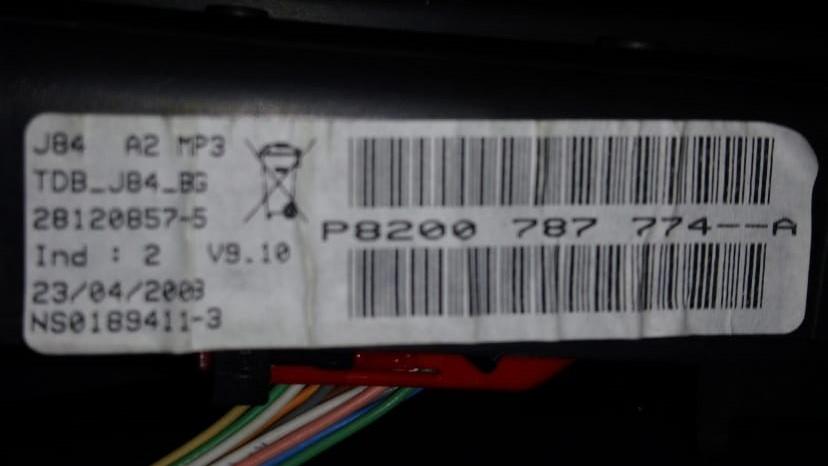

а отдают вот эту



с виду одинаковые и обе не регулируються



6 минут назад, Фёдорыч сказал:

Разобрался. На Ф2 провод от реостата приходит на 6-ой пин панели, на Ф1 на 25-ый.

а где схему Ф1 посмотреть?

Изменено 6 Февраля 2020 пользователем 1rul

[Фёдорыч]

9 минут назад, 1rul сказал:

у меня же ф1

Смотри мой пост выше.

[1rul]

3 часа назад, Фёдорыч сказал:

Разобрался. На Ф2 провод от реостата приходит на 6-ой пин панели, на Ф1 на 25-ый.

И на разъём другого цвета. На Ф2 - на чёрный, на Ф1 - на бесцветный.

Схемы:

  Показать

Фаза 1



  Показать

Фаза 2



голову сломал

подскажите как лечить?(панель)

Изменено 6 Февраля 2020 пользователем 1rul

[Фёдорыч]

9 минут назад, 1rul сказал:

подскажите как лечить?

Сейчас нет времени. Попозже посижу, покумекаю ещё над схемами.

Изменено 6 Февраля 2020 пользователем Фёдорыч

[1rul]

6 минут назад, Фёдорыч сказал:

Сейчас нет времени. Попозже посижу, покумекаю ещё над схемами.

Буду признателен

[1TerMinaTor]

1 на 2 и 2 на 1 везде регулятор подсветки работал, проверено неоднократно

[Фёдорыч]

4 часа назад, 1rul сказал:

Буду признателен

Выяснил, что схема для Ф1, которую я выложил, относится к щитку приборов с одним единственным 30-контактным разъёмом (максимальная комплектация типа). По схеме щитка Ф1 с двумя разъёмами пин управления яркостью подсветки тот же, что и на Ф2.

Таким образом получается, что прав 1TerMinaTor:

4 часа назад, 1TerMinaTor сказал:

1 на 2 и 2 на 1 везде регулятор подсветки работал, проверено неоднократно



Почему не работает в Вашем случае - Х.З., как говорится.

[1TerMinaTor]

6 часов назад, Фёдорыч сказал:

Выяснил, что схема для Ф1, которую я выложил, относится к щитку приборов с одним единственным 30-контактным разъёмом (максимальная комплектация типа). По схеме щитка Ф1 с двумя разъёмами пин управления яркостью подсветки тот же, что и на Ф2.

Таким образом получается, что прав 1TerMinaTor:



Почему не работает в Вашем случае - Х.З., как говорится.

Как раз я написал об обратном

[1rul]

7 часов назад, Фёдорыч сказал:

Выяснил, что схема для Ф1, которую я выложил, относится к щитку приборов с одним единственным 30-контактным разъёмом (максимальная комплектация типа). По схеме щитка Ф1 с двумя разъёмами пин управления яркостью подсветки тот же, что и на Ф2.

Таким образом получается, что прав 1TerMinaTor:



Почему не работает в Вашем случае - Х.З., как говорится.



А ларчик просто открывался

Оказывается на новой панели регулировка яркости работает только с включенным светом

а на старой можно регулировать и на заглушенной

Огромное спасибо всем кто откликнулся!!!

[1TerMinaTor]

1 час назад, 1rul сказал:



А ларчик просто открывался

Оказывается на новой панели регулировка яркости работает только с включенным светом

а на старой можно регулировать и на заглушенной

Огромное спасибо всем кто откликнулся!!!

Всё верно

[mergen]

3 часа назад, 1rul сказал:



А ларчик просто открывался

Оказывается на новой панели регулировка яркости работает только с включенным светом

а на старой можно регулировать и на заглушенной

Огромное спасибо всем кто откликнулся!!!

Панель не менял. Регулировка работает только с включенными габаритами. Может ты внимание не обращал?

Изменено 7 Февраля 2020 пользователем mergen

[пилотяга]

12 часов назад, 1rul сказал:



А ларчик просто открывался

Оказывается на новой панели регулировка яркости работает только с включенным светом

а на старой можно регулировать и на заглушенной



У меня регулировка яркости работает тоже только с включенным светом и можно регулировать на заглушенной. Может у меня что с панелью(по работе нареканий нет)? Или я что-то не допонял...))

Изменено 7 Февраля 2020 пользователем пилотяга

[mergen]

18 часов назад, пилотяга сказал:

У меня регулировка яркости работает тоже только с включенным светом и можно регулировать на заглушенной. Может у меня что с панелью(по работе нареканий нет)? Или я что-то не допонял...))

Так и должно быть. Регулировка нужна только в ночное время. Так сказать, чтобы светом от панели в глаза не било. Лягушатники это предусмотрели. А при запуске максимальный свет, чтобы проще считывать показания было.

[dansoftware]

В 05.06.2019 в 12:33, ISVLabs сказал:

лучше расклад для CAN-hacker'a сделать

Запуск панели приборов на столе с помощью CANHacker: https://www.drive2.ru/b/469977175395664418/

[anlyk]

5 часов назад, dansoftware сказал:

Запуск панели приборов на столе с помощью CANHacker: https://www.drive2.ru/b/469977175395664418/

тыц это уже пройдено там для запуска вообще нужно только три адреса

[ilyako]

Господа, есть сдохшая панель. Не знаю точно, что с ней не так: либо проц, либо по питанию какие-то проблемы из-за которых он не заводится. Но в ней ещё есть куча всего живого. Как минимум ИВЛ-ы.

Отдам в общем на что-нибудь чисто символическое: например за шоколадку)

[mergen]

Аналогичный случай. Аналогичное предложение.

Предположительно каюк входным цепям по питанию.

[anlyk]

5 часов назад, ilyako сказал:

Господа, есть сдохшая панель. Не знаю точно, что с ней не так: либо проц, либо по питанию какие-то проблемы из-за которых он не заводится. Но в ней ещё есть куча всего живого. Как минимум ИВЛ-ы.

Отдам в общем на что-нибудь чисто символическое: например за шоколадку)



4 часа назад, mergen сказал:

Аналогичный случай. Аналогичное предложение.

Предположительно каюк входным цепям по питанию.

если почтой можно отправить то тема интересная

[mergen]

52 минуты назад, anlyk сказал:



если почтой можно отправить то тема интересная

Андрей. Не в курсе что за беда? Два коротких писка при включении зажигания.

[ALEXCHIP]

7 часов назад, ilyako сказал:

Господа, есть сдохшая панель. Не знаю точно, что с ней не так: либо проц, либо по питанию какие-то проблемы из-за которых он не заводится. Но в ней ещё есть куча всего живого. Как минимум ИВЛ-ы.

Отдам в общем на что-нибудь чисто символическое: например за шоколадку)

Почтой России я бы забрал на запчасти, обмен на деньги или на запчасти для Рено, пишите в ЛИЧКУ

5 часов назад, mergen сказал:

Аналогичный случай. Аналогичное предложение.

Предположительно каюк входным цепям по питанию.

Плата живая? Если возможно пришлите фотографии.



Могу предложить обмен на подрулевой шлейф (никоматик) под пайку.



Изменено 24 Февраля 2020 пользователем ALEXCHIP

[anlyk]

2 часа назад, mergen сказал:

Андрей. Не в курсе что за беда? Два коротких писка при включении зажигания.

хз но попробуй кнопкой блокировки дверей туда сюда пожмякать гдето читал что такая проблема это индикация косяка с блокировкой задних дверей  а когда началось эта беда?

Изменено 24 Февраля 2020 пользователем anlyk

[mergen]

41 минуту назад, anlyk сказал:

хз но попробуй кнопкой блокировки дверей туда сюда пожмякать гдето читал что такая проблема это индикация косяка с блокировкой задних дверей  а когда началось эта беда?

Дней 5-7 тому.

Спасибо. Попробую.



[Slava84]

Всем знатокам привет.

Купил гранд, не работает правая часть(хозяин говорит потухла), ни время ни магнич, код ввести не могу. там белый диспл, тфт вроде тут говорят..  с глобусом.

Отпаивал главный диспл, кто то уже делал, пропаял все, главный светиться стал лучше. Почитал тему, толком не сообразил как искать неисправность, резисторы многие проверил, но плохих не нашел.. может есть какие наработки солюшены?

Изменено 30 Марта 2020 пользователем Slava84

[anlyk]

2 часа назад, Slava84 сказал:

. там белый диспл, тфт вроде тут говорят..  с глобусом.



 такой? вообще то у каждого щитка есть свой номер
