Диагностика своими руками

[maksnik777]

О все ок, то что нужно

[Stt]

Здравствуйте. Был куплен KKL VAG-COM 409.1 (на дешманском чипе CH340). Задача прочитать старый megane 1 1999 года (BA0V). Мозги Siemens sirius 32 (фото прилагаю). Никак не могу нормально подцепить шнурок к какой-либо программе. Питание на колодке есть (+12В) на 16 контакте, на K и L линиях 0 вольт БЕЗ шнурка и 11В при подключенном (как я понял, так и должно быть). Пробовал ddt2000 разных версий, еще какой-то бородатый софт с различных тем на drive2 с похожими корчами как у меня и ничего. Драйвера поставил, ком порт выставлял (причем пробовал и вин10 и вин7). Вроде где-то читал (может даже в этой теме), что на старых машинах бывает надо K и L линии то ли замкнуть, то ли инвертировать, не могу сейчас вспомнить где читал, мозги уже пухнут от инфы. А ну и еще пока не пробовал вариант "разобрать адаптер и все пропаять", т.к. дешманский китай все-таки



Может можно что-то более юзерфрендли поставить из новомодных питоновских PyDDT/PyRen (обязательно что б на винде работало, а не только андроид)  и иже с ними, что бы работало с KKL адаптером (на данном чипе) и просто показывало общую инфу по двигателю (прошивать и менять что-то мне не надо). Если у кого есть опыт, то подскажите пожалуйста. Фото мозгов:



Изменено 10 Апреля 2023 пользователем Stt
фото

[lsdvitamin]

23.03.2023 в 20:17, lsdvitamin сказал:

Привет парни!
Дайте пожалуйста экспертное мнение.
Рено Меган3 дизель 837 мотор 2010 год. Началось все с того что отвалились нечетные, потом на горячую начал пропадать паркинг на табло и машина не заводилась пока не остынет и не появится P. На данный момент заменил сцепление с вилками, подшипники дифференциала и маховик. В принципе понимал что ЭБУ АКП тоже к замене. Есть небольшие сомнения что проблема может быть в ЭБУ двигателя или проводке. Двигатель запускается и работает нормально. Ошибок в ЭБУ коробки нет, параметры из него читаются, но при попытке выполнить любую команду получаю сообщение 21:NR:BusyRepeatRequest. Еще удивило что одновременно стоит 1 и R, при включении D колеса стоят и не думают крутиться.
ЭБУ коробки стоит дороговато, не хотелось бы его покупать просто так, хотя осознаю что причина наверное именно в нем.
Вот такие скрины из Pyren:

https://drive.google.com/file/d/1EEt0NLuwB5_EdkfvoqNy3H2UHpX1TWh9/view?usp=sharing



Ребята, подскажите пожалуйста. На вывешеных передних колесах с отключенным ESP Megan3 DCI 1,5 EDC должен переключать передачи выше первой? Парни которые ремонт ЭБУ делали говорят что нужно проехать и все будет переключаться. Пробовал и на D и в ручном режиме до 40 км/ч, переключения нет ни на 2 ни на 3.





Изменено 11 Апреля 2023 пользователем lsdvitamin

[zahar100]

10 часов назад, lsdvitamin сказал:



Ребята, подскажите пожалуйста. На вывешеных передних колесах с отключенным ESP Megan3 DCI 1,5 EDC должен переключать передачи выше первой? Парни которые ремонт ЭБУ делали говорят что нужно проехать и все будет переключаться. Пробовал и на D и в ручном режиме до 40 км/ч, переключения нет ни на 2 ни на 3.





вполне возможно что они правы - надо попробывать проехать по дороге.

[adamoff]

Подскажите а скрипты как то можно запускать в новом пирен3? Если я их помещу в папку, как запустить?

[Shr-lnm]

@adamoff  Какие скрипты вы хотите запустить на pyren3?

[igogo]

Помогите разобраться с Меган2.

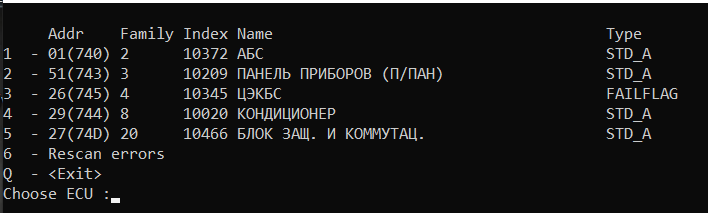

Сначала предыстория. Pyren пишет что Меган2 имеет две кан линии.

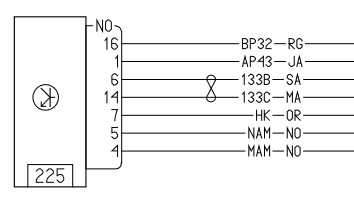

Но, ни сам разъем, ни электро схема, не имеет второй линии на 13-12 контактах!

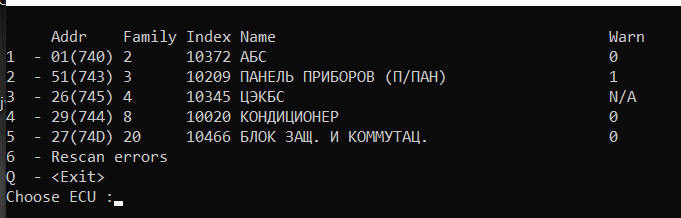

1 Пирен находит 5 блоков. Но среди них нет блока двигателя. А он то мне как раз и нужен. Как его найти? Логи программы.

2 Что такое Type - FAILFLAG?

3 Почему в блоке 10209 Warn - 1 а внутри нет ни одной ошибки?

4 Что такое Warn - N/A?

[Dector]

N/A nicht verfügbar Dies sind Fail-Flag-Steuergeräte, deren Fehleranzahl nur im ECU-Untermenü eingesehen werden kann.





Megane II-Radio TCOM_086.xml



Motor rotates when scanning?

Изменено 14 Апреля 2023 пользователем Dector

[Shr-lnm]

@igogo Ну собственно @Dector уже написал все самое важное.

1) Блок зажигания отсутсвует видимо по причине не правильного включенного питания. Вставьте карту и длительно нажмите Start БЕЗ тормоза пока не разблокируется колонка, но можно сканировать и на заведенном двигателе.

2) На второй шине у вас ничего нет, точнее в M2 у всех есть вторая шина но она работает на скорости 1Мбит/с и на нее подключен только центральный индикатор и магнитола

3) Warn это количество "не подтвержденных" DTC. Чтобы посмотреть подтвержденные, нужно зайти в меню блока.

N/A - на этом экране всегда пишется напротив блока типа FAILFLAG - их тоже нужно смотреть только через меню блока.

[pzn]

Добрый день сообщество,дайте пож ссылку на qpyren3.

[Shr-lnm]

1 hour ago, pzn said:

Добрый день сообщество,дайте пож ссылку на qpyren3.

https://4pda.to/forum/index.php?showtopic=944879&st=7540

В шапке посмотрите

[igogo]

@Shr-lnm @Dector Спасибо. Помогло. Все увидел.

Осталось несколько вопросов.

1 Что означает Type - FAILFLAG блока? Некорректная работа или прошивка? Как исправлять?

2 Как увидеть "не подтвержденные" DTC ( Warn) в блоке?

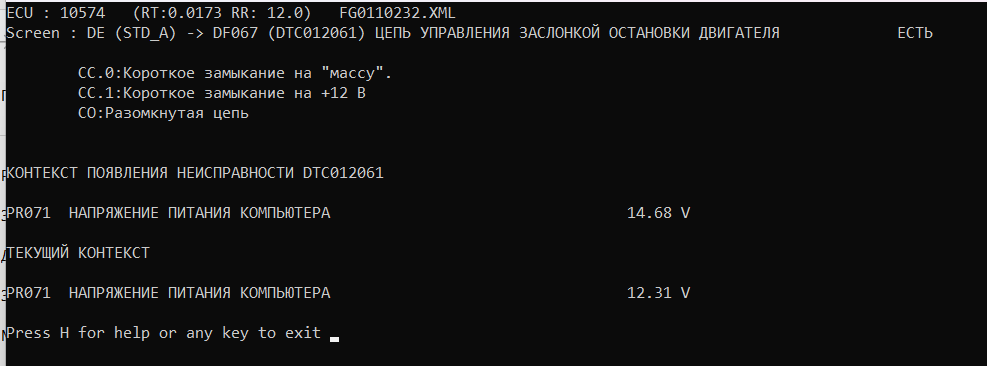

3 У меня в ошибках не выводится параметр (СС0, СС1, С0). Как его узнать? Я вроде припоминаю, он должен был выводится перед словом ЕСТЬ.



[Shr-lnm]

@igogo

1) FAILFALG это не проблемы в блоке это тип считывания ошибок с этого блока. У таких блоков нет обычных команд считывания DTC. Ошибки здесь считываются побитно.

2) Для считывания неподтвержденных DTC можно использовать опцию --minordtc

3) Это похоже ошибка софта. Попробую исправить

[Shr-lnm]

13 hours ago, igogo said:

3 У меня в ошибках не выводится параметр (СС0, СС1, С0). Как его узнать? Я вроде припоминаю, он должен был выводится перед словом ЕСТЬ.

@igogo Вроде исправил в pyren3



Попробуйте обновить кнопкой Update и посмотреть снова.

[Sem2]

Ошибка в demo режиме.



Изменено 16 Апреля 2023 пользователем Sem2

[arkoko]

День добрый. Установил я на своем Kadjar (2022 restailing, diesel)  фаркопный блок. По документации Рено там одним из пунктов указано действие:

Renault CAN Clip: CLIP -> BCM/UCH ECU -> CF292 <Configuration trailer present> -> "CHECK".

Подключил Pyren3, просканировл блоки. Самым подходящим в DDT мне показался блок "UCH Body Control Module" (Addr: 26, XId:745, RId:765, XML: CMF1_BCM_DDT_10_Immo_20160208T143838.xml),  но там напрочь я не нахожу ничего про трейлер.

Фаркоп я еще не присоединял и не знаю на что эта настройка влияет, но подозреваю, что это связано с задними парктрониками - что-бы не орали при задней передаче.

Может более опытные коллеги подскажут как тут мне этот вопрос решить?



P.S.

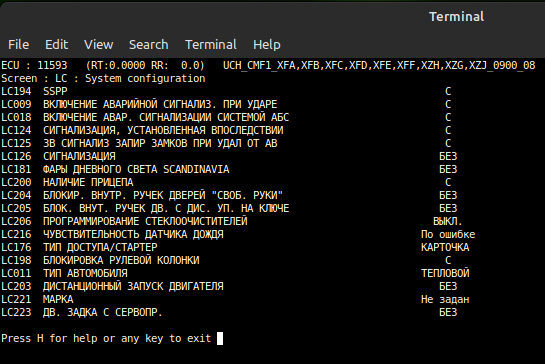

Полистал дамп в пирене - может и нет проблемы? Судя по скриншоту прицеп как-бы уже сактивирован?



Изменено 16 Апреля 2023 пользователем arkoko

[tvisura]

42 минуты назад, arkoko сказал:

CF292

Если в PyRen выполнить команду CF292, то проверка действительно читается командой LC200:

------------------------

name         : C292
codeMR       : CF292
label        : НАЛИЧИЕ ПРИЦЕПА
type         : CF
scenario     :
inputlist    +
              : (00   ) С
              : (80   ) БЕЗ
serviceID    +
              : (244  ) 2E000C <Params>

##########################  Current values  ##########################

LC200  НАЛИЧИЕ ПРИЦЕПА                                                    С

----------------

[arkoko]

А как в PyRen такую (или какую-нибудь другую) команду задать?

Изменено 16 Апреля 2023 пользователем arkoko

[arkoko]

1 hour ago, arkoko said:

А как в PyRen такую (или какую-нибудь другую) команду задать?

Нашел...

[Dector]

MSA15 error is now easy to read as Renault DF code with understandable error text using in to Pyren or Pyclip.

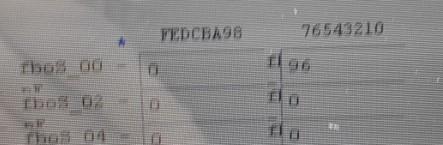

30.05.2022 в 10:16, alextob сказал:

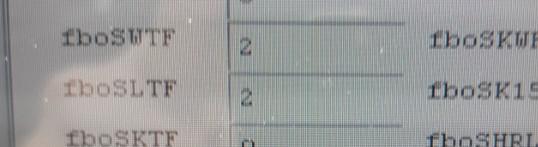

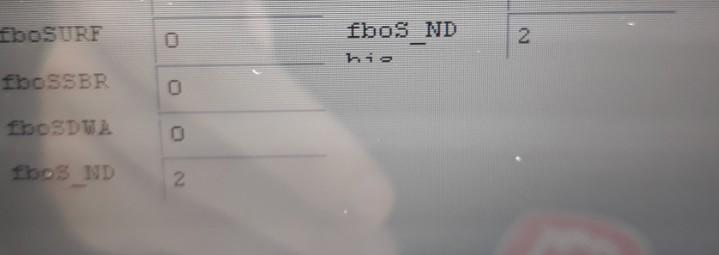

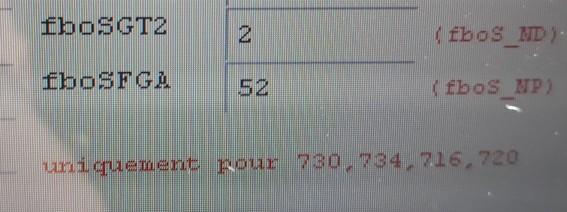

ecu_log.txt.pdf 78 kB · 4 скачивания elm_log.txt.pdf 167 kB · 2 скачивания

Можно расшифровку данных ошибок или где можно посмотреть описание всех ошибок?







Изменено 17 Апреля 2023 пользователем Dector

[tvisura]

40 минут назад, Dector сказал:

MSA15 error is now easy to read as Renault DF code with understandable error text using in to Pyren or Pyclip

У alextob = <AutoIdent DiagVersion="4" Supplier="037" Soft="00CA" Version="3540"  >>

<EcuData name="12322" doc="MSA15 soft CA vdiag 04 B2" stdType="FAILFLAG">

Необходим новый TCOM_ххх.xml(Laguna F9Q)



[alextob]

10 часов назад, tvisura сказал:

У alextob = <AutoIdent DiagVersion="4" Supplier="037" Soft="00CA" Version="3540"  >>

<EcuData name="12322" doc="MSA15 soft CA vdiag 04 B2" stdType="FAILFLAG">

Необходим новый TCOM_ххх.xml(Laguna F9Q)



Получилось подключиться к ЭБУ через телефон и программу Ecu Tweaker, до этого только через ноутбук и ddt4all которая все время зависала, на телефоне работает нормально.



[lsdvitamin]

Собрал машину, проехал по дороге и передачи стали включаться. В общем ремонт ЭБУ DC4 прошел успешно. Не знаю как дальше но пока все работает.

Всем спасибо за помощь!

[tvisura]

8 часов назад, alextob сказал:



Переведу сообщение от Dector :

В настоящее время появилась возможность работы программ PyRen и PyClip с вашем двигателем. И главное в данных программах вы сможете прочитать ошибки в формате DFxxx, описание которых есть в файле 3593A.pdf(Dialogys_) или тут

Изменено 18 Апреля 2023 пользователем tvisura

[igogo]

On 4/16/2023 at 7:52 AM, Shr-lnm said:

@igogo Вроде исправил в pyren3



Попробуйте обновить кнопкой Update и посмотреть снова.

Наконец то со всем разобрался.

Обновил. Проверил. Все работает. Теперь количество Warn совпадает с количеством ошибок в блоке. Параметр --minordtc у меня ни на что не влияет.

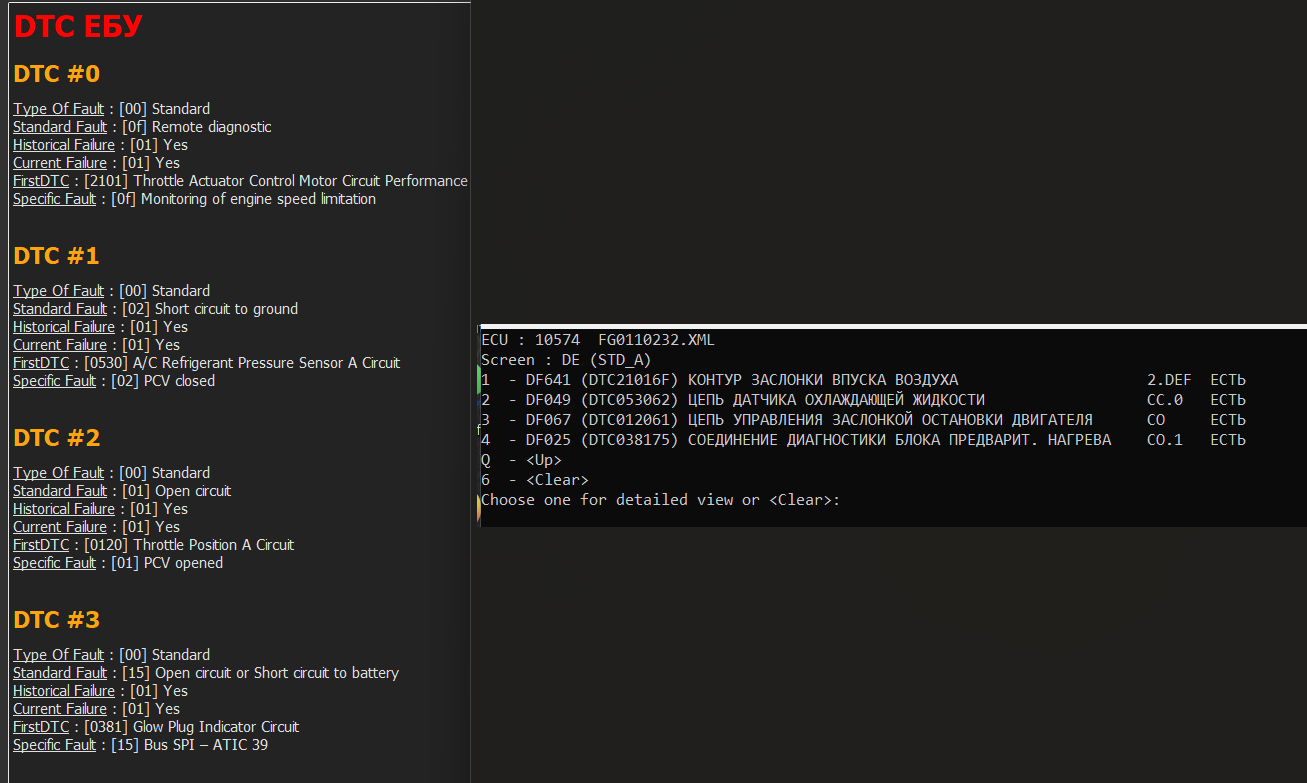

Сравнил с ddt4all. Совпадает. То что в ddt4all Specific fault [of] это [16] в Клипе это правильно?

Сравнил с Диалогисом, и тут завтык. Оказывается Диалогис подсовывал мне документацию от другого двигателя. Пришлось искать вручную. Особенно порадовали три версии текста в ДДТ, Клипе и Диалогисе.

[alextob]

14 часов назад, tvisura сказал:

Переведу сообщение от Dector :

В настоящее время появилась возможность работы программ PyRen и PyClip с вашем двигателем. И главное в данных программах вы сможете прочитать ошибки в формате DFxxx, описание которых есть в файле 3593A.pdf(Dialogys_) или тут

А не подскажите как установить PyRen для андроида с диагностикой этого двигателя(нужен какой то файл дополнительный) ?

[tvisura]

17.04.2023 в 21:45, tvisura сказал:

<EcuData name="12322"

Почему то в 225 базе файл SG0112322.p - не "доделанный":

KeyError: u'State\\E019'



alextob

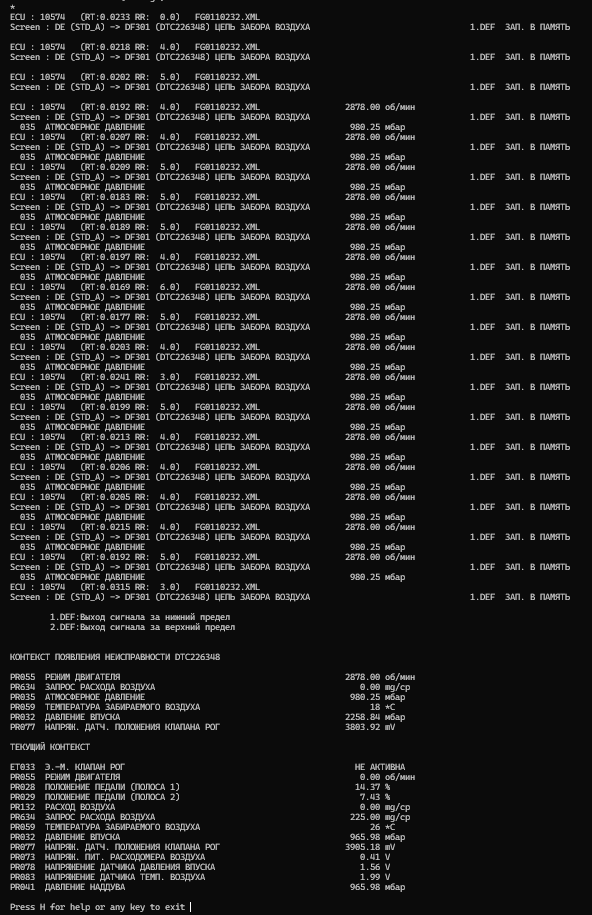

А вот так выглядят ваши ошибки двигателя в программе PyRen (по ранее выложенным вами логам)(EcuData name="12180):

1  - DF002  ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ВОДЫ                      CO.1   ЕСТЬ
2  - DF022  ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА                   CO.1   ЕСТЬ
3  - DF043  РУКОЯТКА РЕГУЛИРОВКИ СКОРОСТИ                      1.DEF  ЕСТЬ

Изменено 19 Апреля 2023 пользователем tvisura

[alextob]

19.04.2023 в 12:45, tvisura сказал:

Почему то в 225 базе файл SG0112322.p - не "доделанный":

KeyError: u'State\\E019'



alextob

А вот так выглядят ваши ошибки двигателя в программе PyRen (по ранее выложенным вами логам)(EcuData name="12180):

1  - DF002  ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ВОДЫ                      CO.1   ЕСТЬ
2  - DF022  ЦЕПЬ ДАТЧИКА ТЕМПЕРАТУРЫ ВОЗДУХА                   CO.1   ЕСТЬ
3  - DF043  РУКОЯТКА РЕГУЛИРОВКИ СКОРОСТИ                      1.DEF  ЕСТЬ

Как можно провести диагностику самому через Pyren, скачал pyrendata_225_and_Lada_and_OldRenault там нет x56 MSA15 Laguna f9q ?

[lsdvitamin]

Ребята подскажите почему torque может не корректно отображать некоторые параметры.

Машина Меган3 дизель 1,5 K9K837. В пирене положение текущей передачи и скорости с датчиков АБС отображает корректно. Но если создаю PID-ы через пирен и импортирую их в Torque, то вместо оборотов в минуту получаю просто постоянно значение -10,65, а вместо текущей передачи -1. В то же время по движку все параметры отображает корректно в Torque.

[Roman1233]

Добрый день !Данной програмой хочу попробывать просканировать нисан кашкай 1,5 мотор 430тый

подскажите получется или нет?

В дальнейшем хочу заменить форсунки и прописать новый код.Буду очень признателен за совет если поодскажите мне программу кторой я смогу прописать форсунки

[Shr-lnm]

@Roman1233утвердительно ответить сложно. Нужно пробовать. Обязательно запишите логи и пришлите посмотреть. Даже если сразу ничего не найдет, возможно по логам удастся что-нибудь подобрать.

[Nurgali]

10.09.2022 в 09:30, Shr-lnm сказал:

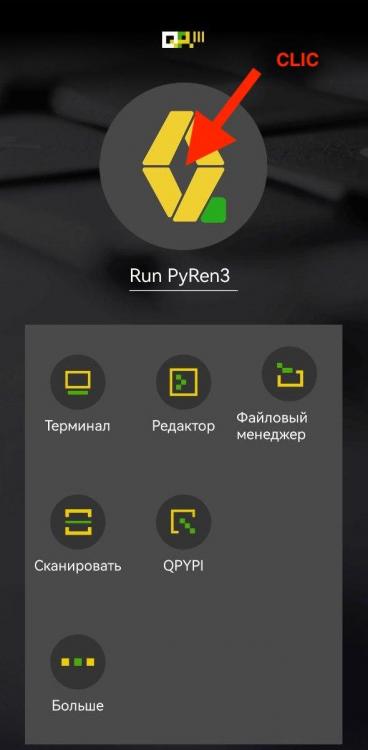

qpyren3   Новый вариант запуска pyren3 под андроид. Работает с BT и WiFi адаптерами на современных андроидах.



https://mega.nz/file/93gVGC4C#ViRwRDkHNpIQRpuUMh_xBd2_itgc7ZZcVNZb-dduHOA

(этот APK не содержит внутри базу данных CLIP)



Сделан с помощью проекта https  ://github.com/qpython-android/qpython за что выражаю благодарность разработчикам.

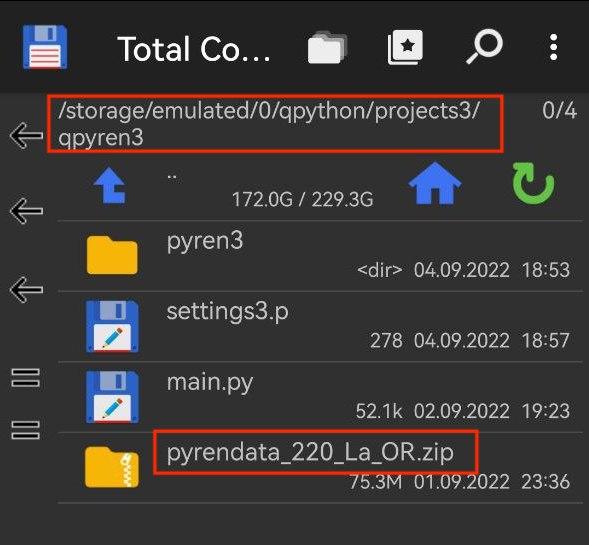

После первого запуска будет создана директория с pyren. В нее нужно будет положить базу CLIP в виде архива c именем pyrendata_*.zip

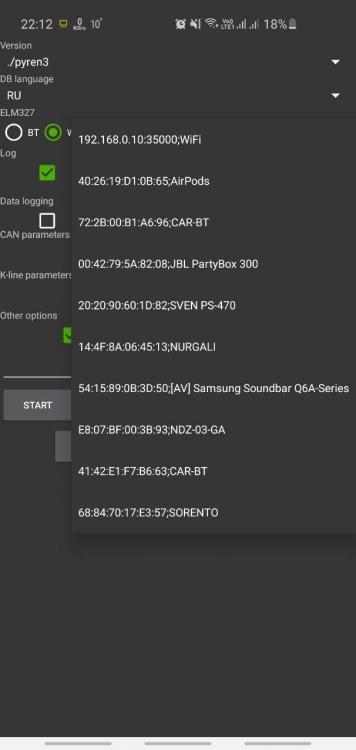

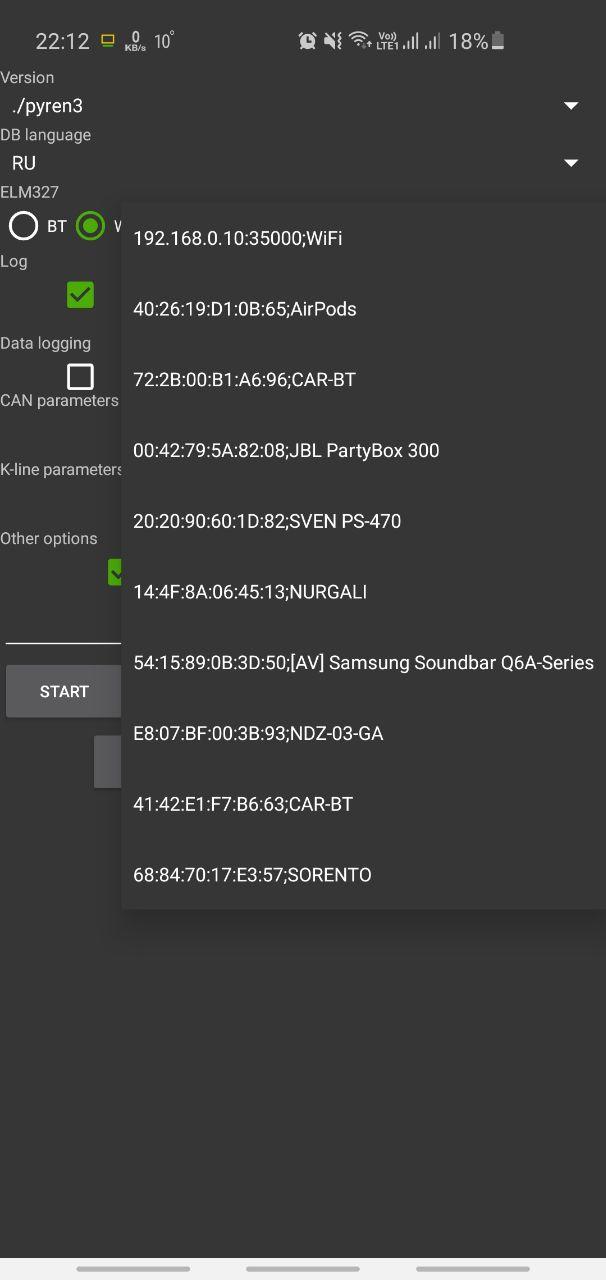

Здравствуйте. У меня Elm Wifi. В окошке выбора устройств он не высвечивается, хотя телефон сразу присоединяется к нему как только я его вставлю в диаг.разъем. Подскажите, как сдружить прогу с эльмом?)

На картинке первый все пункты выбора-это блютус устройства. Переключение между бт и вифи не помогает

Изменено 23 Апреля 2023 пользователем Nurgali

[Shr-lnm]

@Nurgali



[alextob]

21.04.2023 в 07:59, alextob сказал:

Как можно провести диагностику самому через Pyren, скачал pyrendata_225_and_Lada_and_OldRenault там нет x56 MSA15 Laguna f9q ?

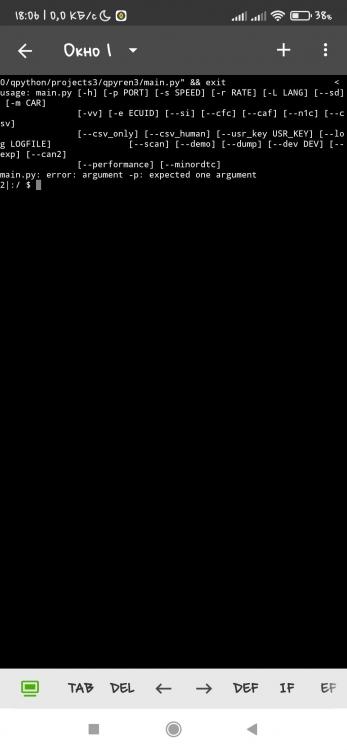

Разобрался, скачал новую версию qpyren3os и подключился с ключом -e 12322

ссылка на qpyren3_v3_221.apk https://drive.google.com/uc?id=1U9WSxgsIU7i7e70OFQu6Mf2qx8cYSveO&export=download

Изменено 24 Апреля 2023 пользователем alextob

[igogo]

@Shr-lnm

Нашел такую особенность. Дублирование описания ошибки

[igogo]

Нужна помощь с одном блютус адаптером. Он проходит проверку и нормально видит систему. Но при попытке вычитать дамп или ошибку зависает. Не могу понять, проблема в ELM или в Pyren?

Логи.

Изменено 24 Апреля 2023 пользователем igogo

[Jet998]

Всем привет. Ребята, посоветуйте какую программу поставить на ноутбук для сканирования и настройки Рено Каптюр.

[Shr-lnm]

19 hours ago, igogo said:

Дублирование описания ошибки

Это вы наверное пытались экран прокрутить вверх. Так это не работает. При таком варианте работы с консолью прокручивать кран вручную нельзя

19 hours ago, igogo said:

проблема в ELM или в Pyren?

в логе видно что адаптер просто отваливается и перестает отвечать программе



>[10:59:52.166]3004004
<[0.034]3004004
2100000000FFFFFF
22FFF0FFFFFFFFFF
23FFFFFFFFFF00FF
24FFFFFFAAAAAAAA

>
>[10:59:52.200]0221801
<[5.001]TIMEOUT



[lsdvitamin]

21.04.2023 в 23:39, lsdvitamin сказал:

Ребята подскажите почему torque может не корректно отображать некоторые параметры.

Машина Меган3 дизель 1,5 K9K837. В пирене положение текущей передачи и скорости с датчиков АБС отображает корректно. Но если создаю PID-ы через пирен и импортирую их в Torque, то вместо оборотов в минуту получаю просто постоянно значение -10,65, а вместо текущей передачи -1. В то же время по движку все параметры отображает корректно в Torque.



Сам спросил и сам отвечу, может еще кому пригодится. В общем в пирене есть много пидов, которые непонятно почему включены в блок 10932, хотя по логике не имеют к нему отношения. Например, датчики оборотов колес находятся в блоке АКП (#7), а не в блоке АБС (#2). Судя по всему из-за этого торк не может корректно прочитать эти пиды  в этом блоке и выкидывает ошибку при обработке и как результат статическое значение (-10,708).
Победил проблему так. Прописал в профиле торка параметры инициализации, предложенные пиреном при формировании пидов (файлы с расширением *.tdv  в директории ....../torque/vehicles).

[Dector]

21.04.2023 в 04:59, alextob сказал:

Как можно провести диагностику самому через Pyren, скачал pyrendata_225_and_Lada_and_OldRenault там нет x56 MSA15 Laguna f9q ?

https://transfiles.ru/mbjj9

[alextob]

12 часов назад, Dector сказал:

https://transfiles.ru/mbjj9

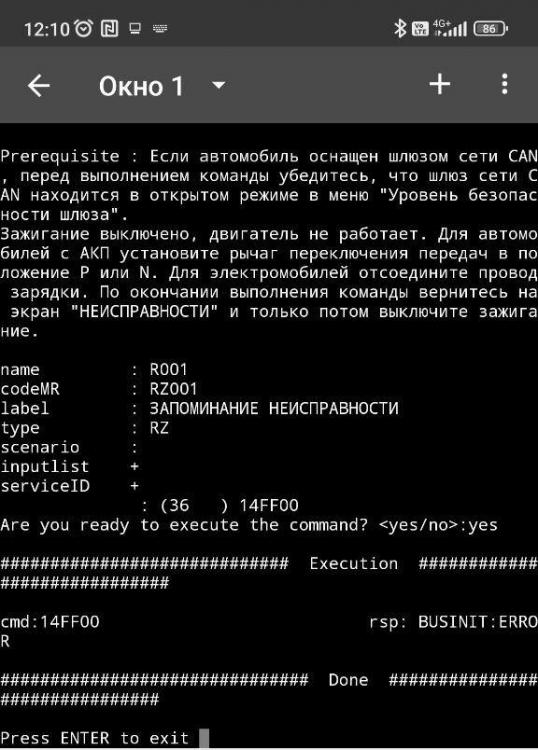

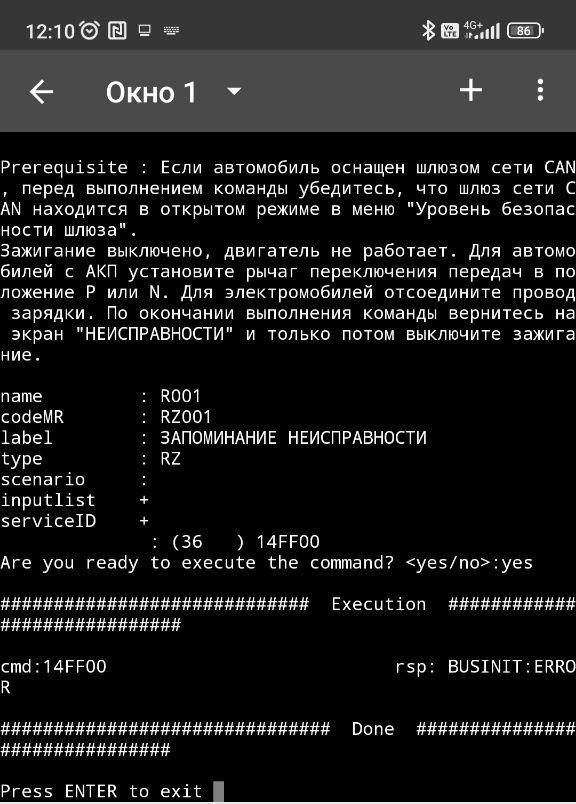

Подключает и считывает ошибки, спасибо. А как можно очистить ошибки которые ЗАП. В ПАМЯТЬ ? Нажимаю 27(Clear) потом захожу снова, ошибки записанные в память сохраняются:



[Shr-lnm]

34 minutes ago, alextob said:

Подключает и считывает ошибки, спасибо. А как можно очистить ошибки которые ЗАП. В ПАМЯТЬ ? Нажимаю 27(Clear) потом захожу снова, ошибки записанные в память сохраняются:

Смотрите на строку rsp:

У вас ошибка выполнения команды сброса dtc

[alextob]

7 минут назад, Shr-lnm сказал:

Смотрите на строку rsp:

У вас ошибка выполнения команды сброса dtc

Видел, но команда сброса ошибок правильная ReinitFlagsPannes 14FF00

[Shr-lnm]

2 hours ago, alextob said:

Видел, но команда сброса ошибок правильная

Да, тут вариантов не много. В rsp написано businit error. Это значит что elm до шины не достучался. Возможно лог elm_xxx.log даст больше информации что там не так. Возможно параметр BRP не правильный

[alextob]

17 минут назад, Shr-lnm сказал:

Да, тут вариантов не много. В rsp написано businit error. Это значит что elm до шины не достучался. Возможно лог elm_xxx.log даст больше информации что там не так. Возможно параметр BRP не правильный

https://transfiles.ru/ohb8p

[Shr-lnm]

@alextob

Здесь k-line, подключается почему-то через раз. Сложно сказать почему. Но один раз сброс DTC отработал успешно



>[12:04:38.746]14FF00
<[0.264]14FF00

54 FF 00

[Jet998]

Всем привет. Ребята подскажите, вот я установил на ноутбук Pyren, а куда базы Clip и DDT положить незнаю и в каком виде?

[Dector]

pyrendata.zip and DDT2000data.zip is placed in the pyren folder as a zip file.

Изменено 26 Апреля 2023 пользователем Dector

[Roman1233]

23.04.2023 в 16:33, Shr-lnm сказал:

@Roman1233утвердительно ответить сложно. Нужно пробовать. Обязательно запишите логи и пришлите посмотреть. Даже если сразу ничего не найдет, возможно по логам удастся что-нибудь подобрать.

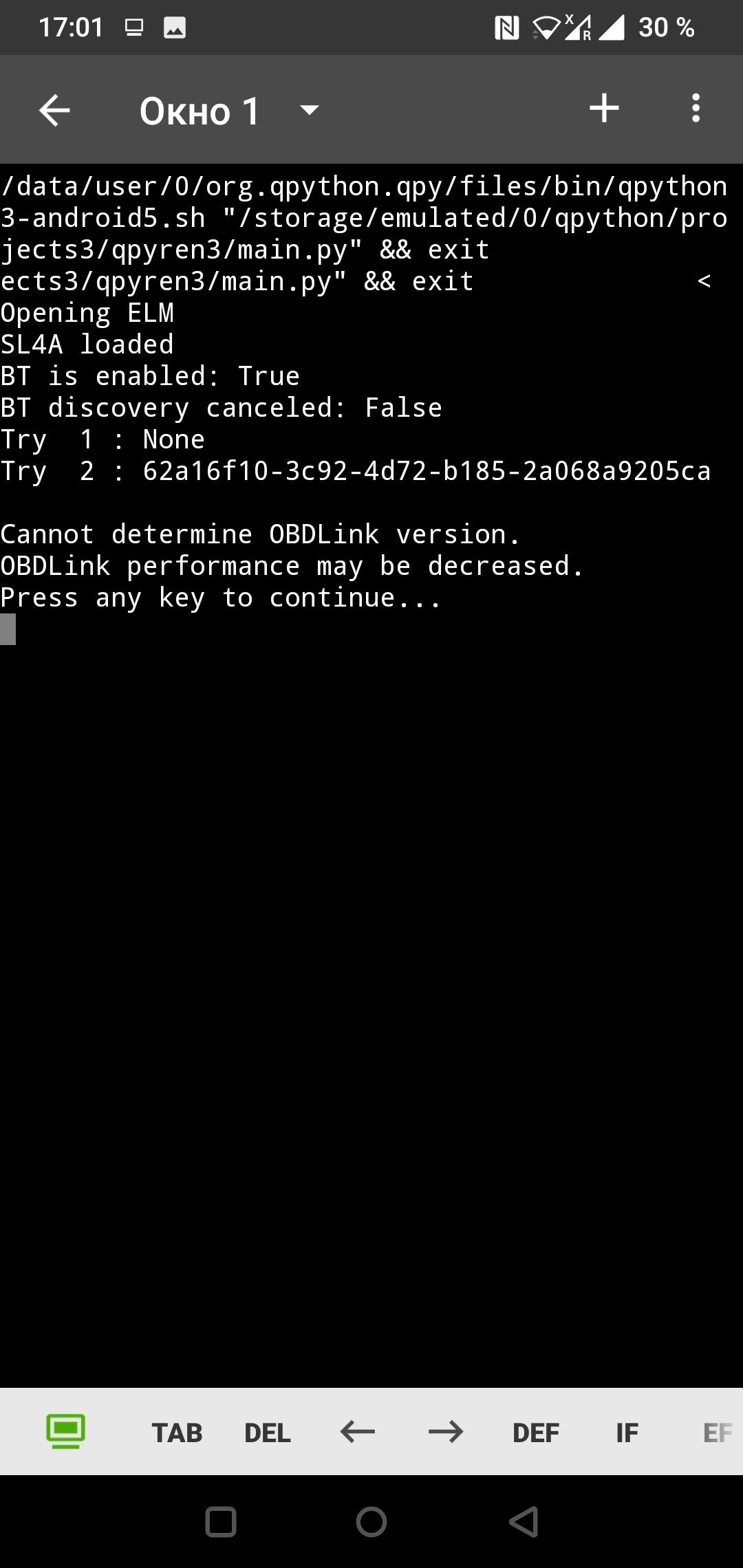

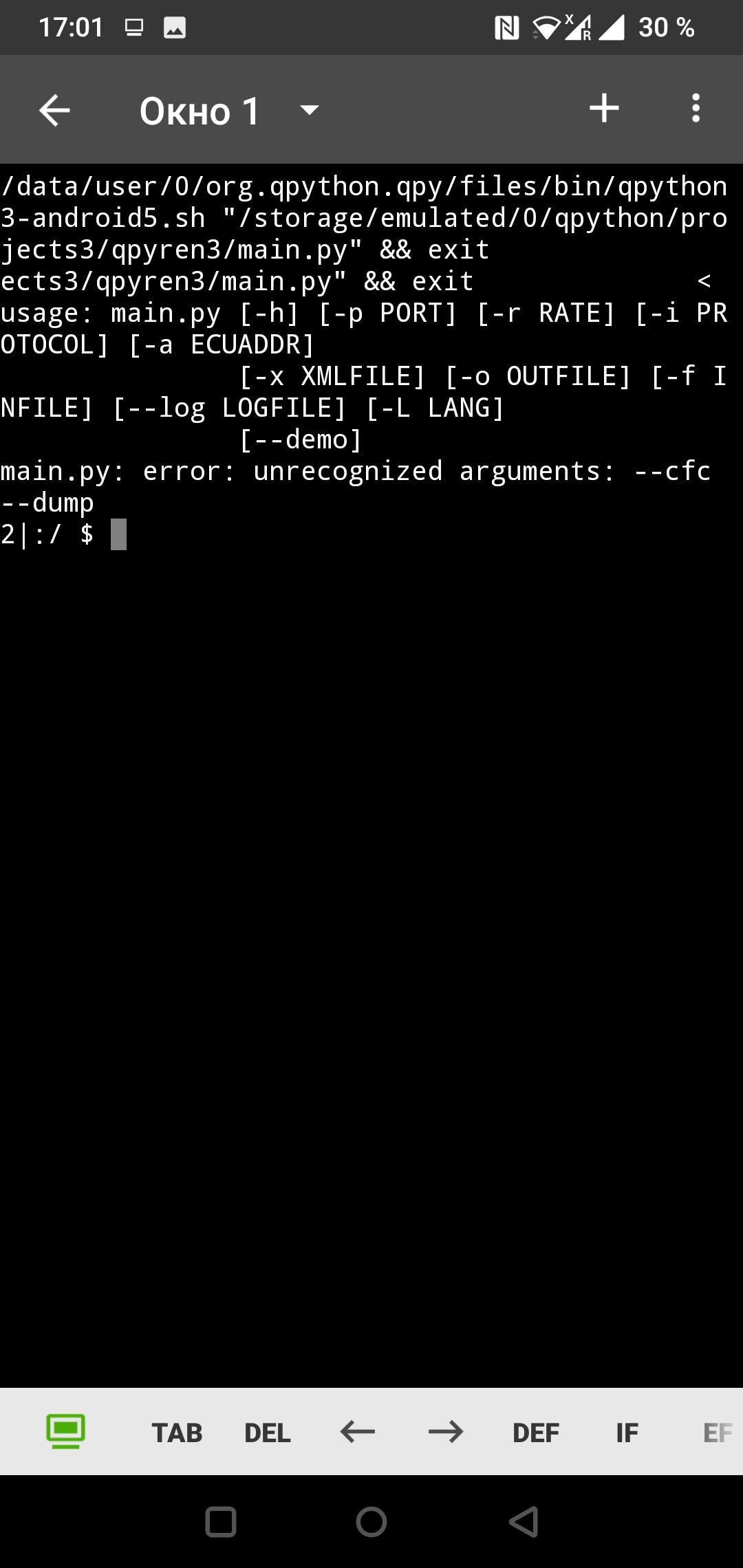

научите меня как пользоватся программой Qpyren3 что бы снять логи .Что бы вы посмотрели.

Что я сделал

установил программу ,подключил блютуз

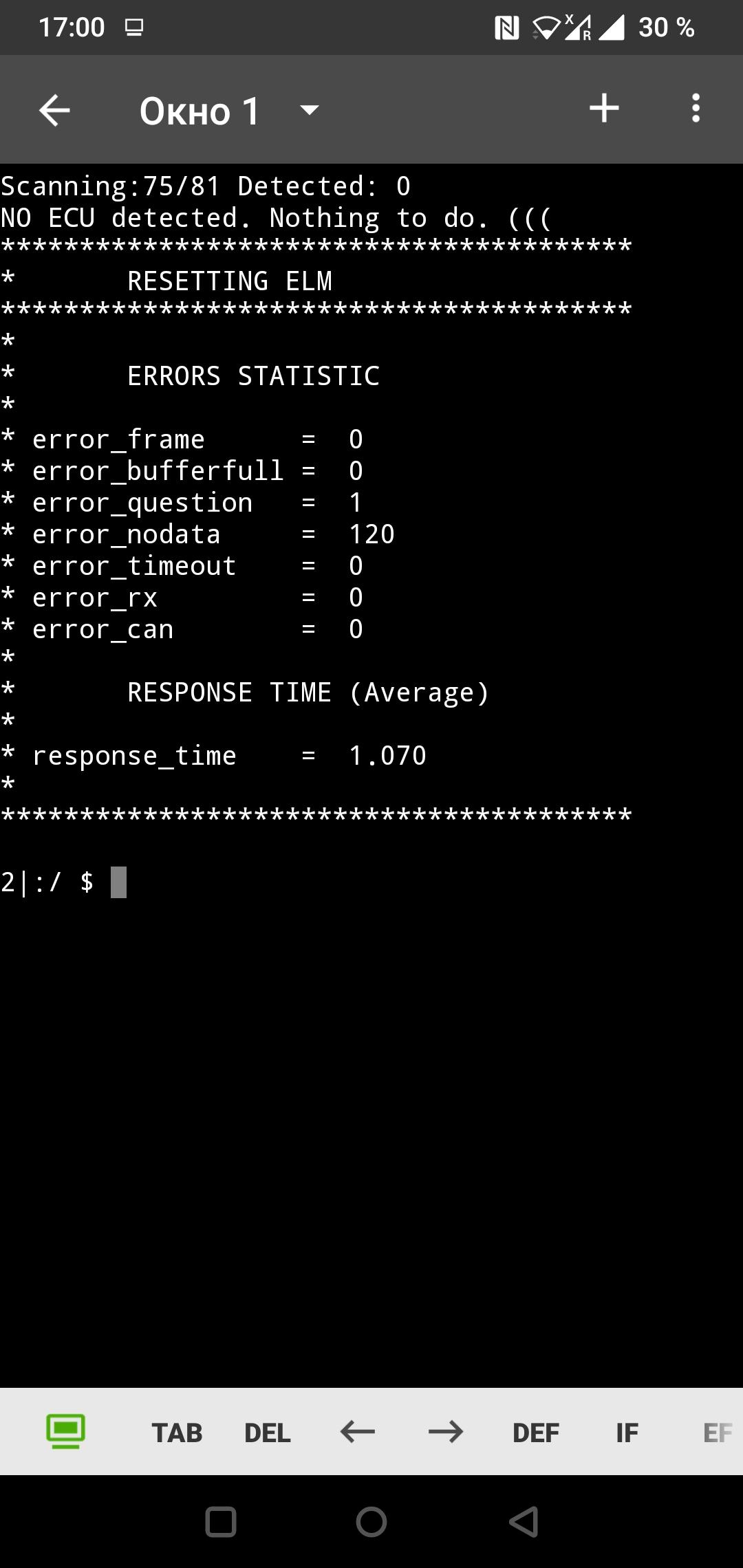

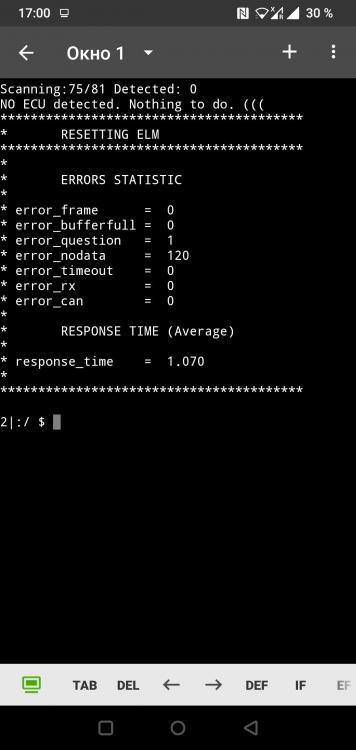

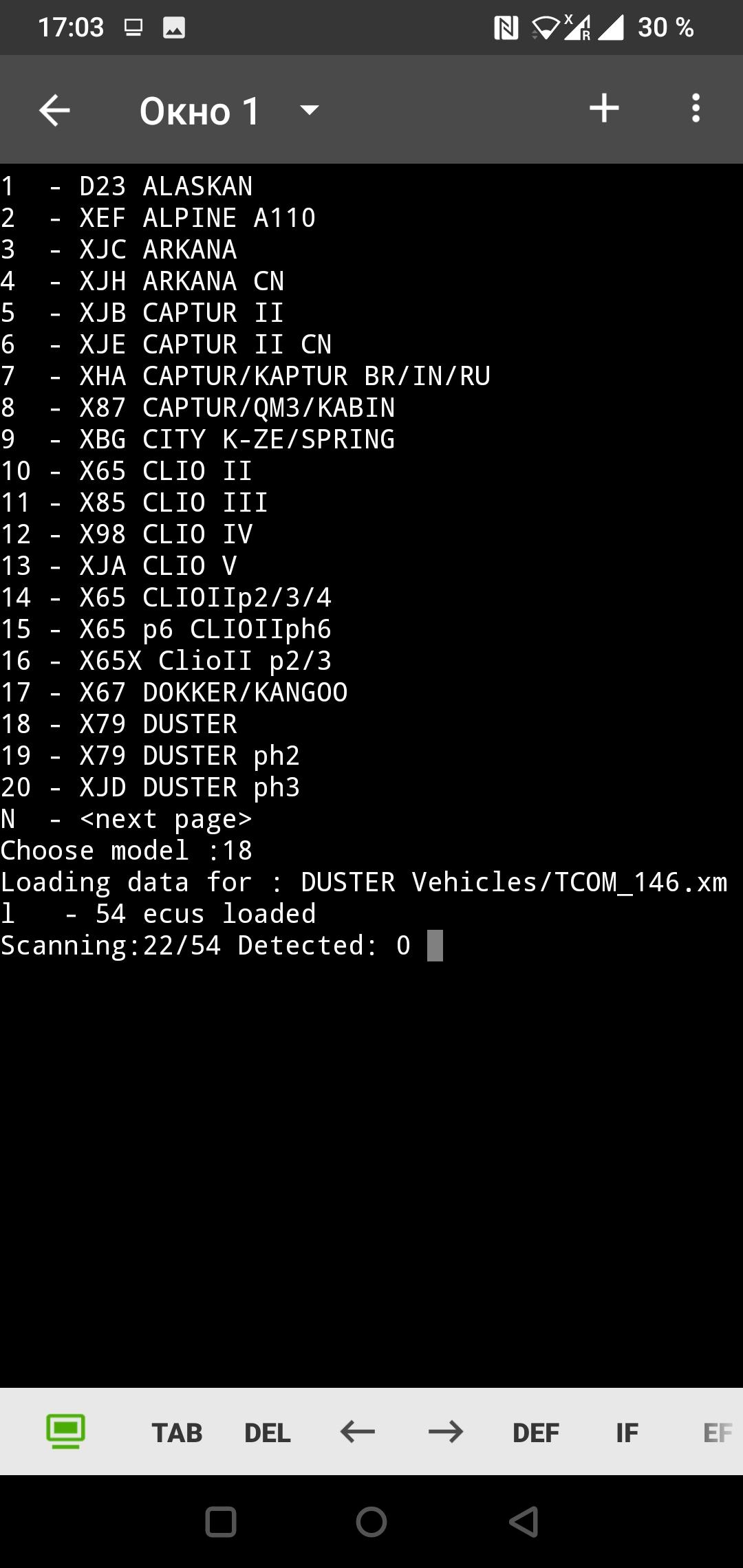

в списке машин нету кашкая ,я по очерди проканировал все меганы ,дастеры и сеники

программа не нашла ни одного блока

Изменено 26 Апреля 2023 пользователем Roman1233

[Shr-lnm]

@Roman1233все верно. Пришлите посмотреть файлы из папки pyren3/logs

Изменено 26 Апреля 2023 пользователем Shr-lnm
